Книга: HONDA CAPA / LOGO бензин 1996-2002 г.в. - подробное руководство по техническому обслуживанию и ремонту, инструкция по эксплуатации, электрические схемы | Легион-Aвтодата
-25%
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Книга: HONDA CAPA / LOGO (б) 1996-2002 г.в., рем., экспл., то | Легион-Aвтодата
Артикул
703090
ISBN
978-5-88850-417-8
Издательство
Легион-Aвтодата
Серия
Профессионал
Кол-во страниц
304
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
1.3; 1.5
Руководство по эксплуатации, техническому обслуживанию и ремонту Honda Capa / Logo 1996-2002 годы выпуска, с бензиновыми двигателями D15B (1,5 л) , D13B (1,3 л).

Все мы, рано или поздно, сталкиваемся с проблемами, возникающими в процессе эксплуатации нашего автомобиля. Всех нас, рано или поздно, начинает интересовать устройство и начинка нашего железного друга. А как часто у нас возникает желание отремонтировать, в случаи неисправности, своего любимца самостоятельно, а не тратить время и деньги на буксировку авто в мастерскую? А если вы на даче, или возникли вопросы, ответы на которые надо получить незамедлительно? Кто же поможет вам в таких ситуациях?

Уважаемые владельцы автомобилей Хонда Капа или Хонда Лого, специально для вас создан справочник: Руководство по эксплуатации, техническому обслуживанию и ремонту Honda Capa / Logo 1996-2002 годы выпуска, с бензиновыми двигателями D15B (1,5 л) , D13B (1,3 л).

Открыв эту книгу, вы проникаете в увлекательный и удивительный мир технический тонкостей своего автомобиля. На простом и понятном языке в пособии изложены указания и советы по эксплуатации и уходу за Honda Capa или Honda Logo, представлено пошаговое описание процедур по ремонту и техническому обслуживанию этих авто, приведены возможные неисправности и методы их устранения, указаны пределы допустимого износа основных деталей, а также, перечислены рекомендуемые смазочные материалы и рабочие жидкости.

Читая и выполняя все инструкции, указанные в данном пособии, ваш автомобиль никогда не подведет вас в неподходящий момент.

Но, не только владельцы Хонда Капа и Хонда Лого найдут здесь полезную информацию! Самым настоящим и незаменимым помощником, это издание, станет для специалистов сервисных и ремонтных центров. Ведь в руководство вошли подробные данные по периодичности и процедурам технического обслуживания, заправочным емкостям и применяемым жидкостям.

Приведены сведения по проверке, регулировке и ремонту основных элементов системы управления бензиновыми двигателями, системы изменения фаз газораспределения (WT-i и Dual WT-i), инструкции по использованию систем самодиагностики двигателя, КПП Muitimode, ABS, BA, TRC, VSC, SRS, кондиционера и рекомендации по регулировке, проверке и ремонту коробок передач (в т.ч. и с системой электронного управления Muitimode), элементов тормозной системы (включая ABS), системы экстренного торможения (ВА), противобуксовочной системы (TRC), системы курсовой устойчивости (VSC), электроусилителя рулевого управления, системы Entry&Start, системы пассивной безопасности (SRS) и подвески. Описаны процедуры проверок параметров в разъемах электроблоков управления СУД, а также управления вариатором и ABS.

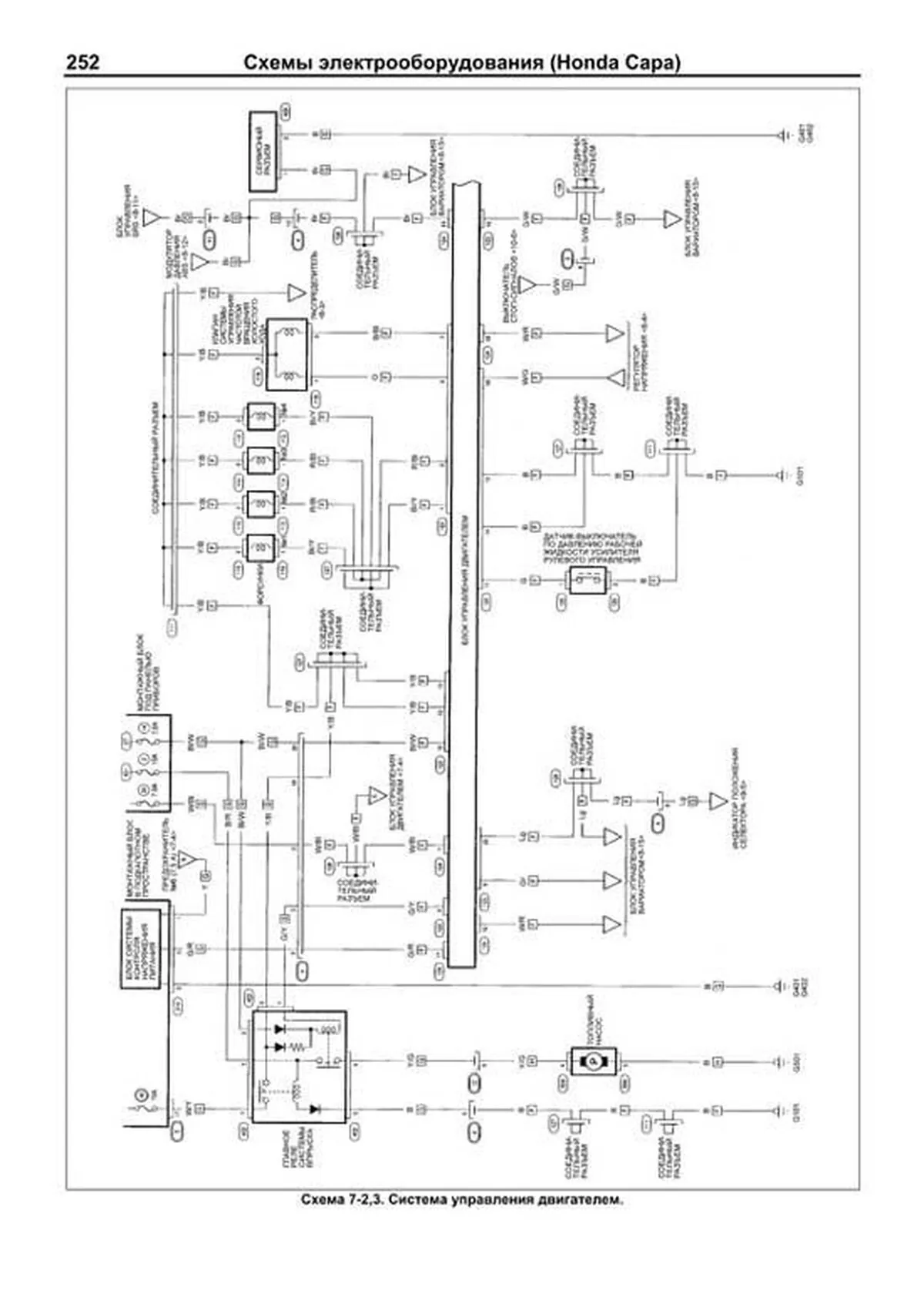

На прилагаемых рисунках показаны все необходимые схемы, помогающие моментально обнаружить неисправности в электрической системе, а советы и описания, помогают правильно и быстро устранить неполадки.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

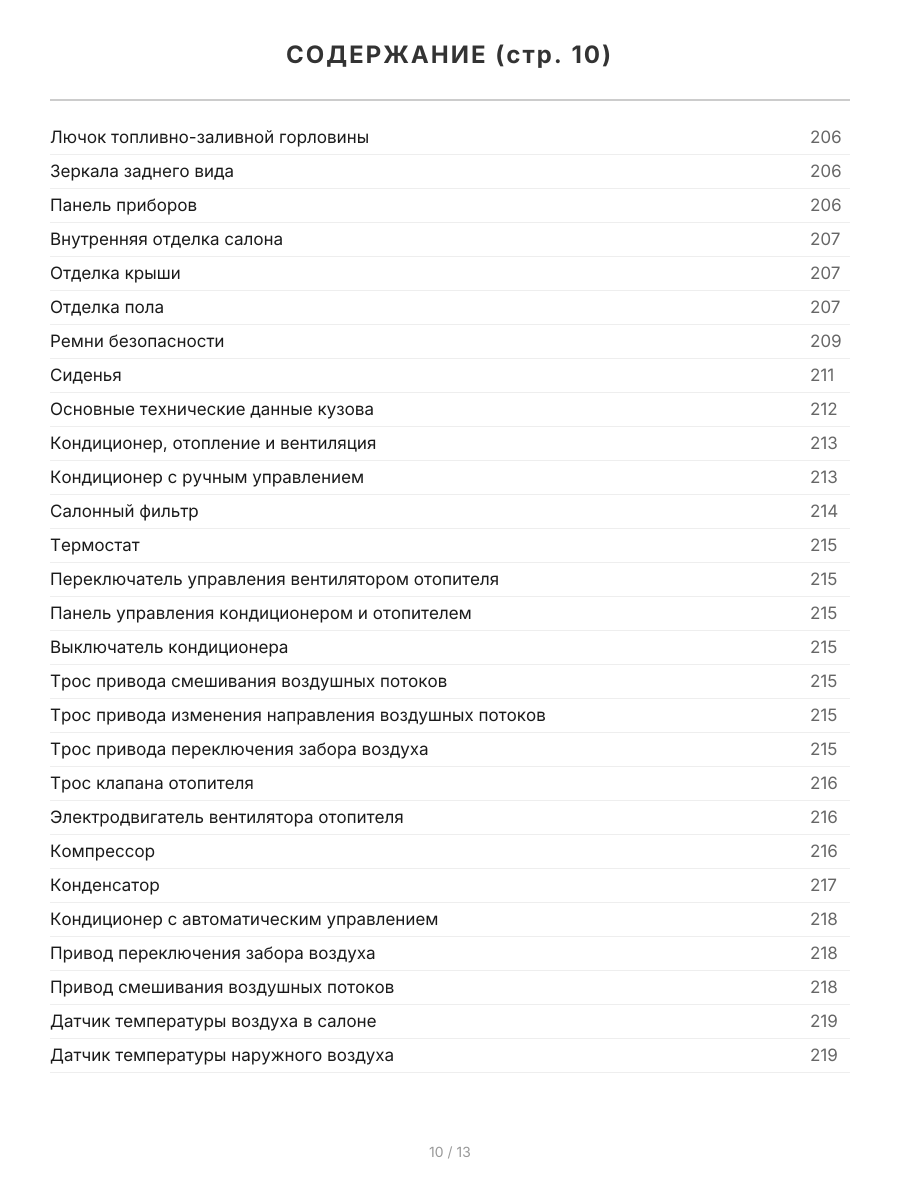

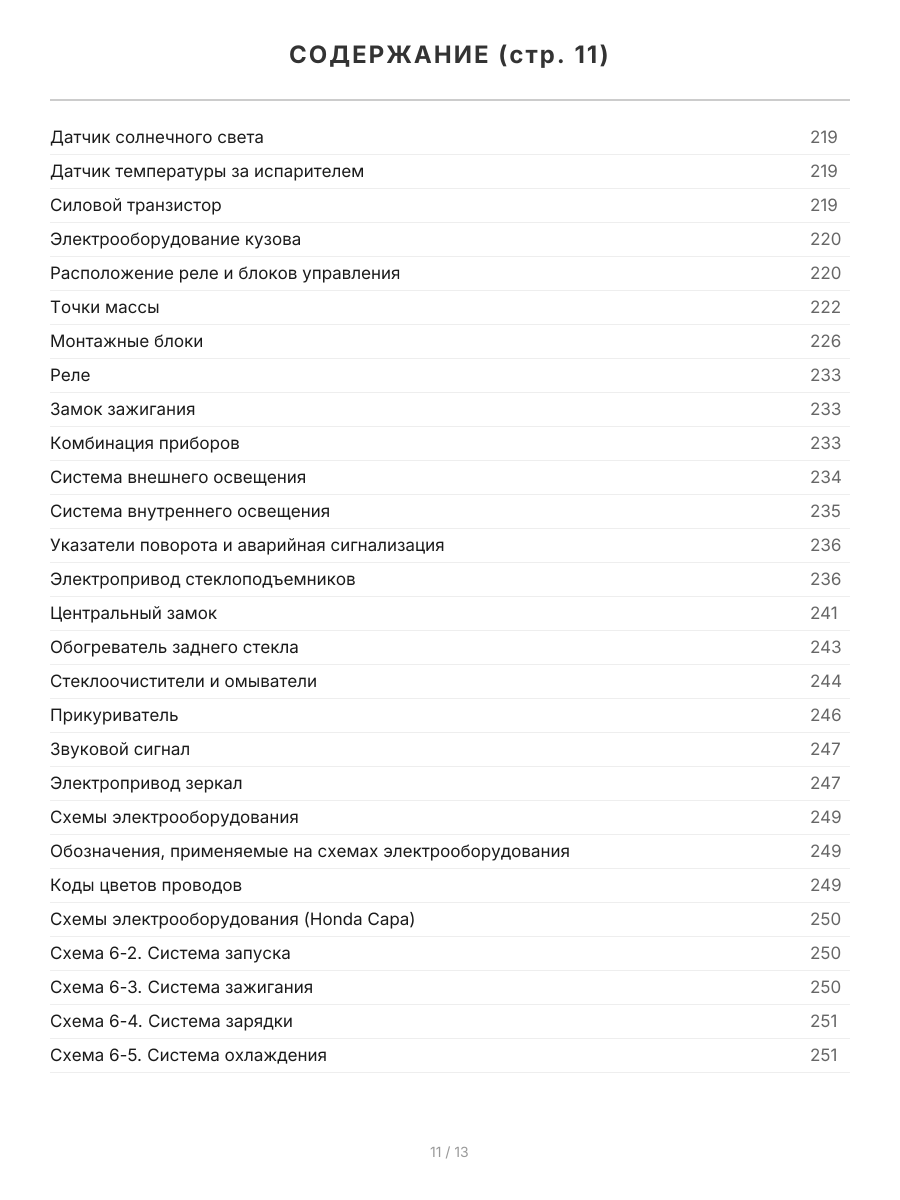

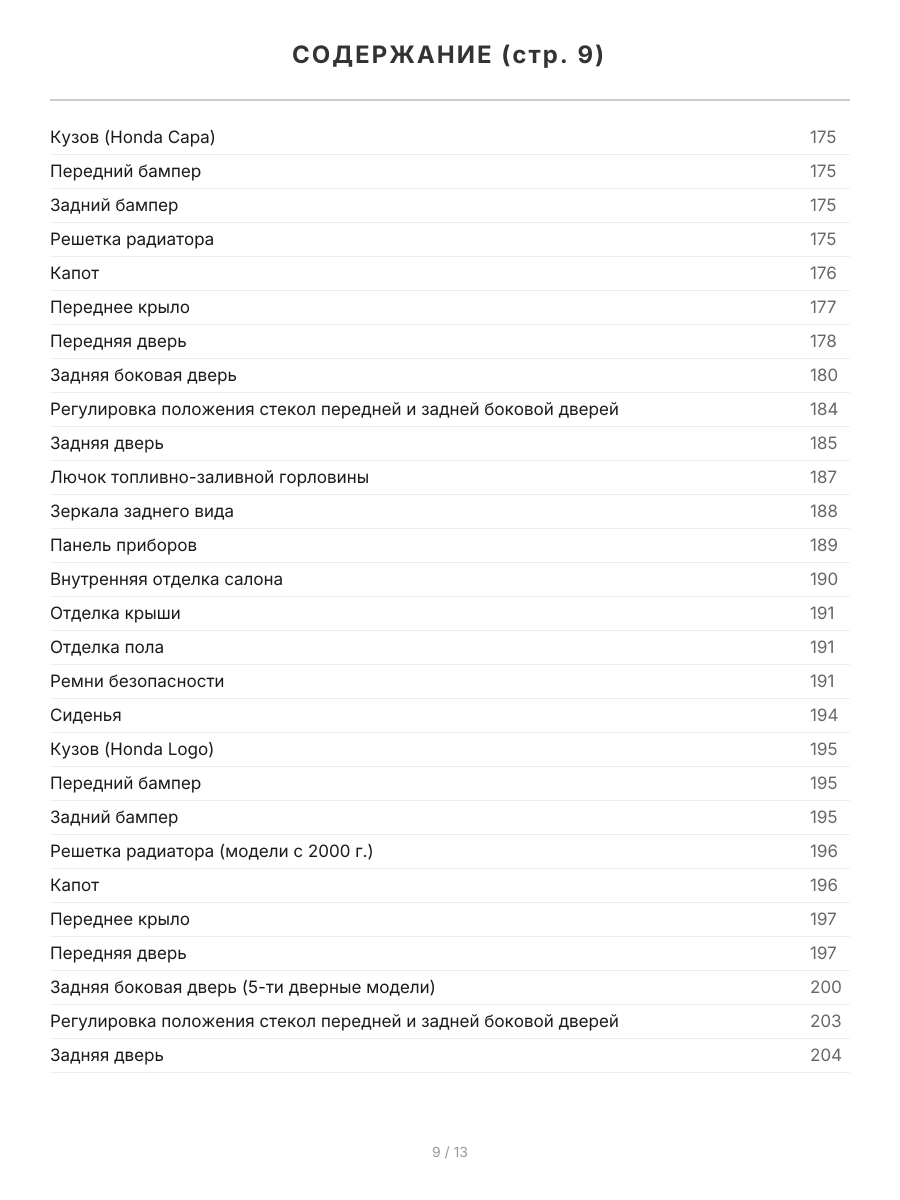

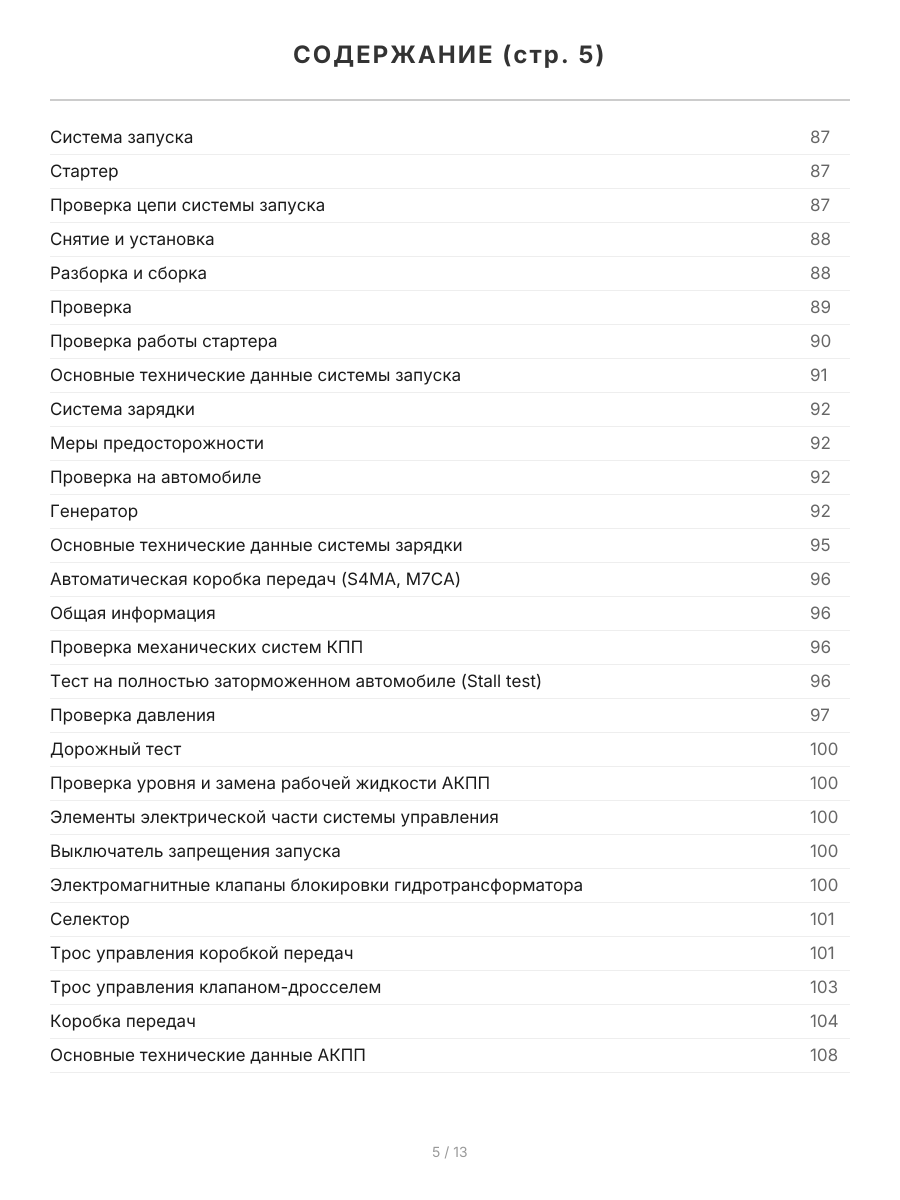

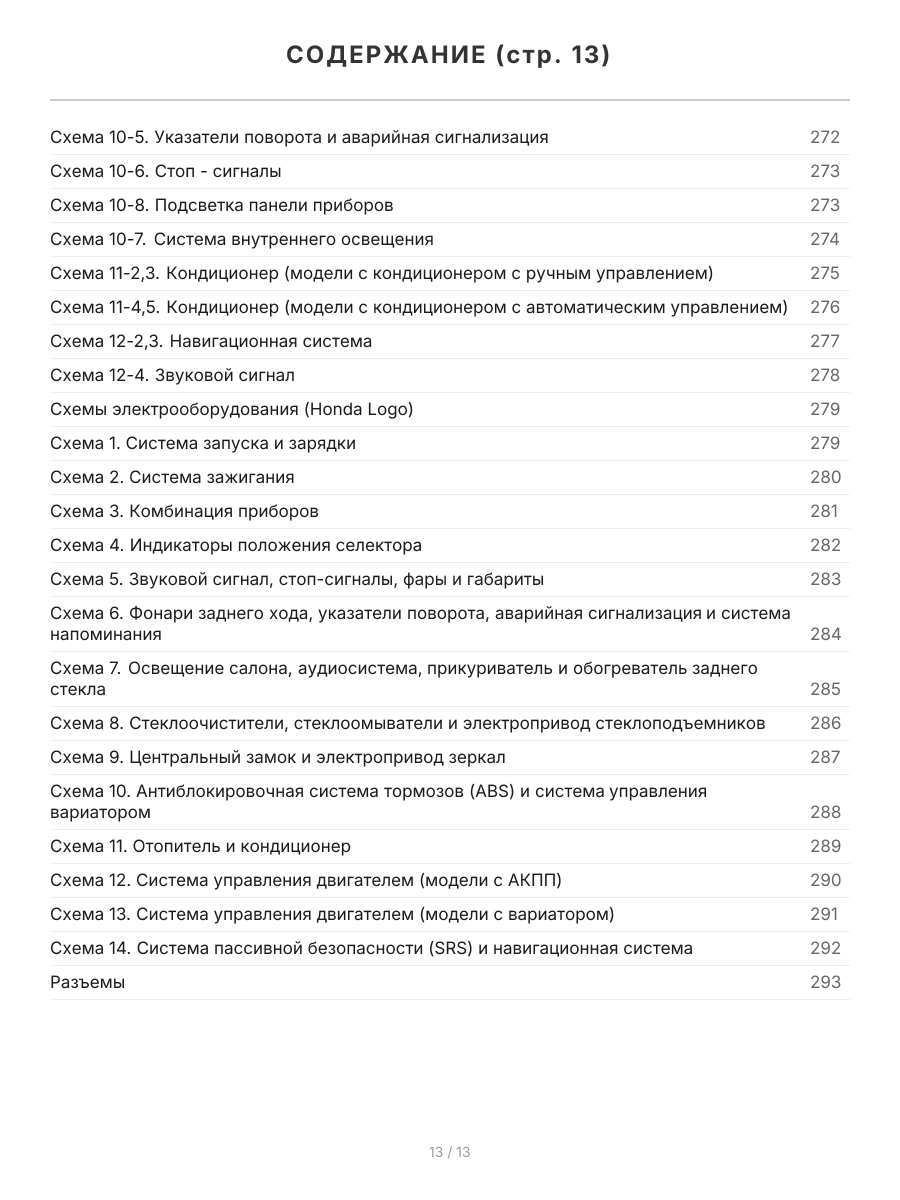

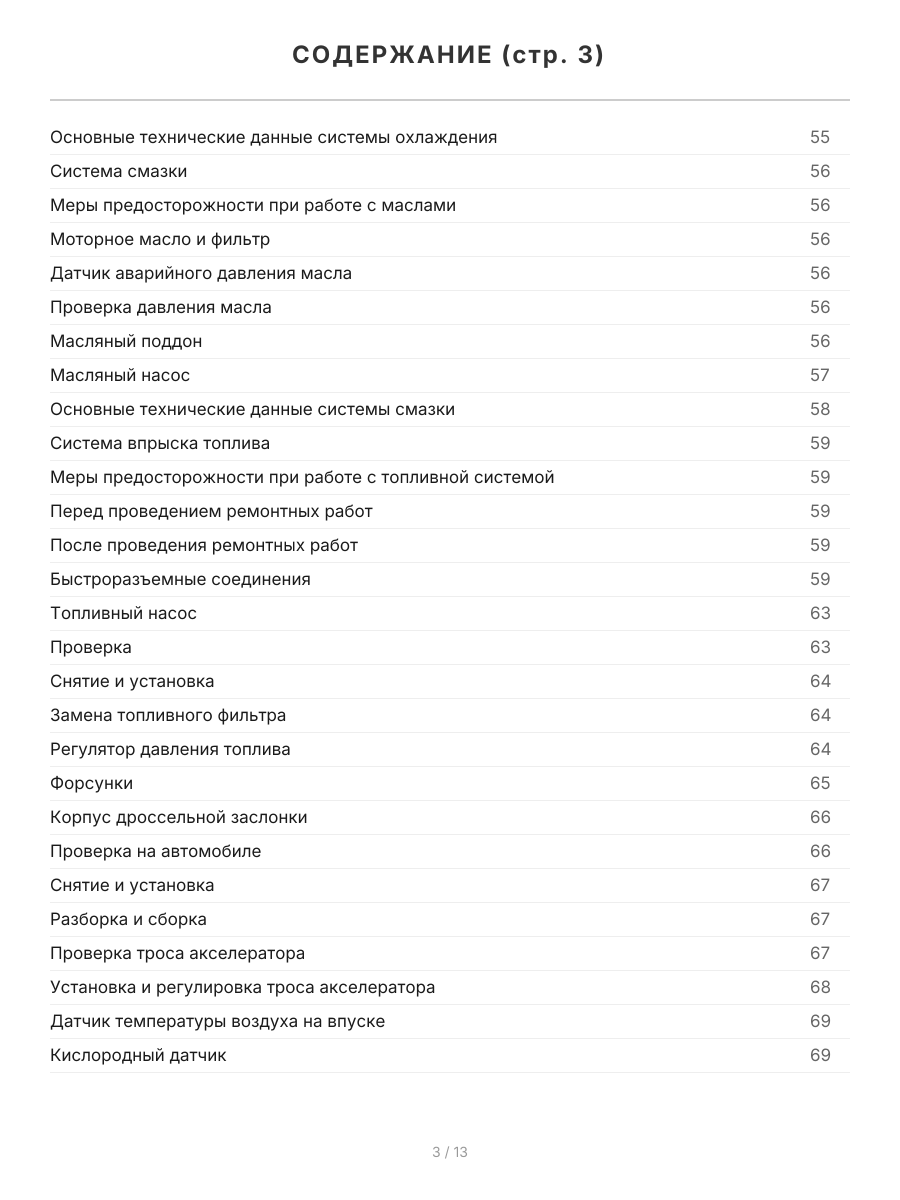

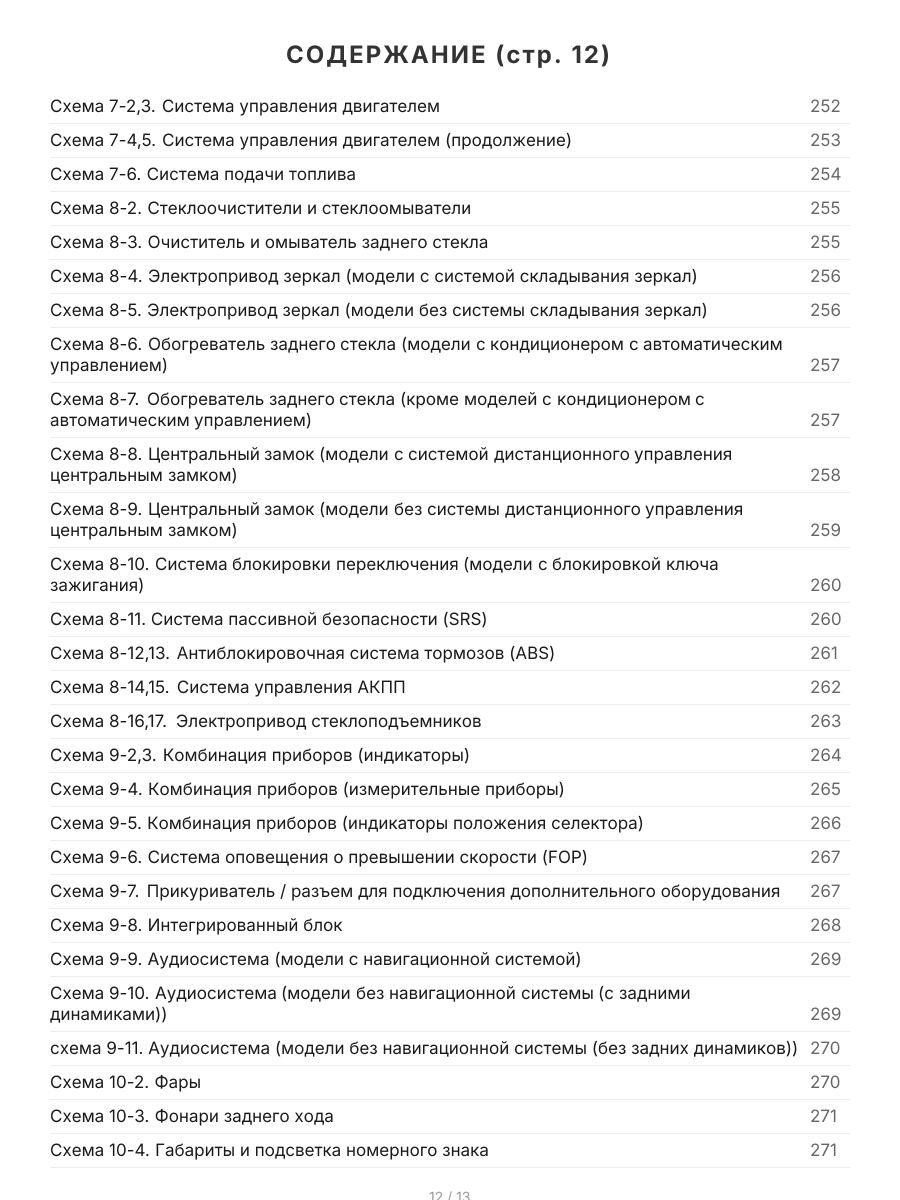

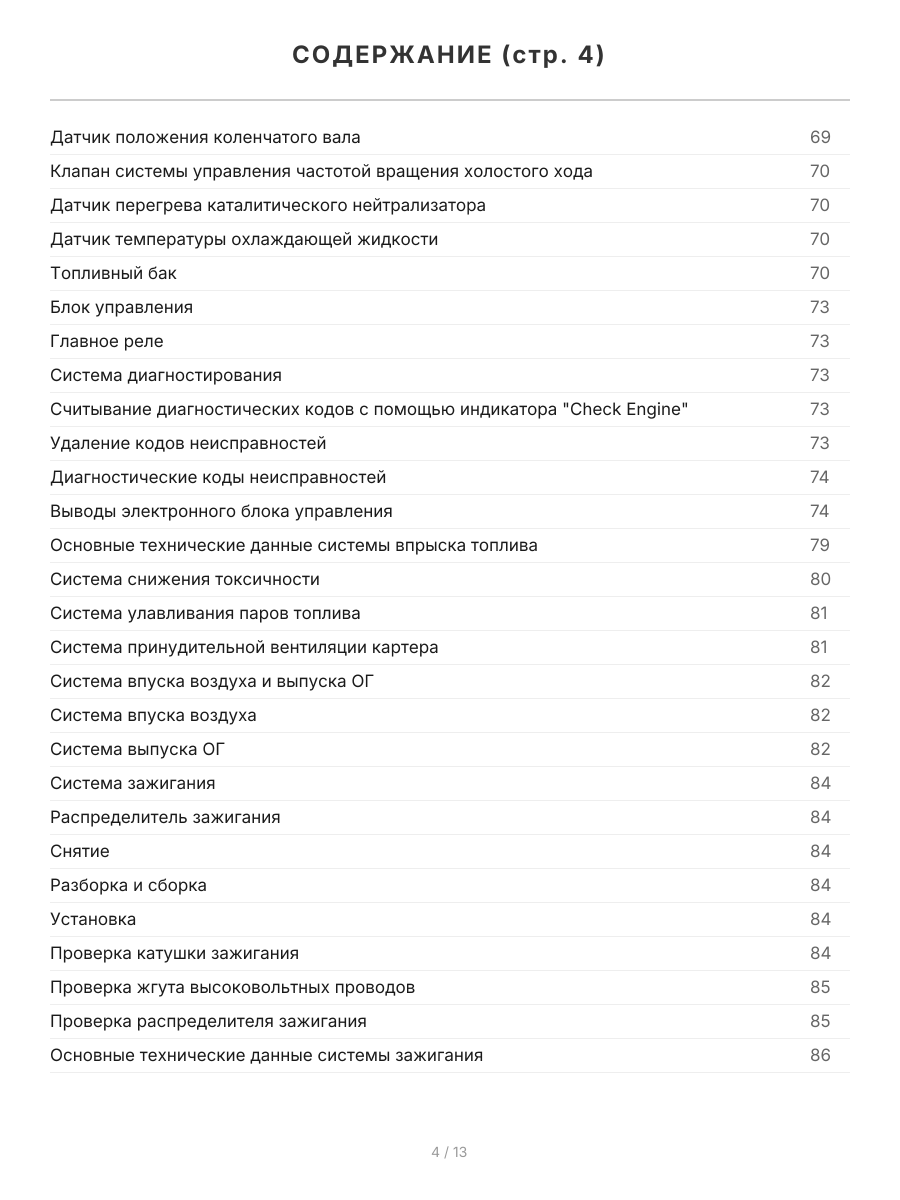

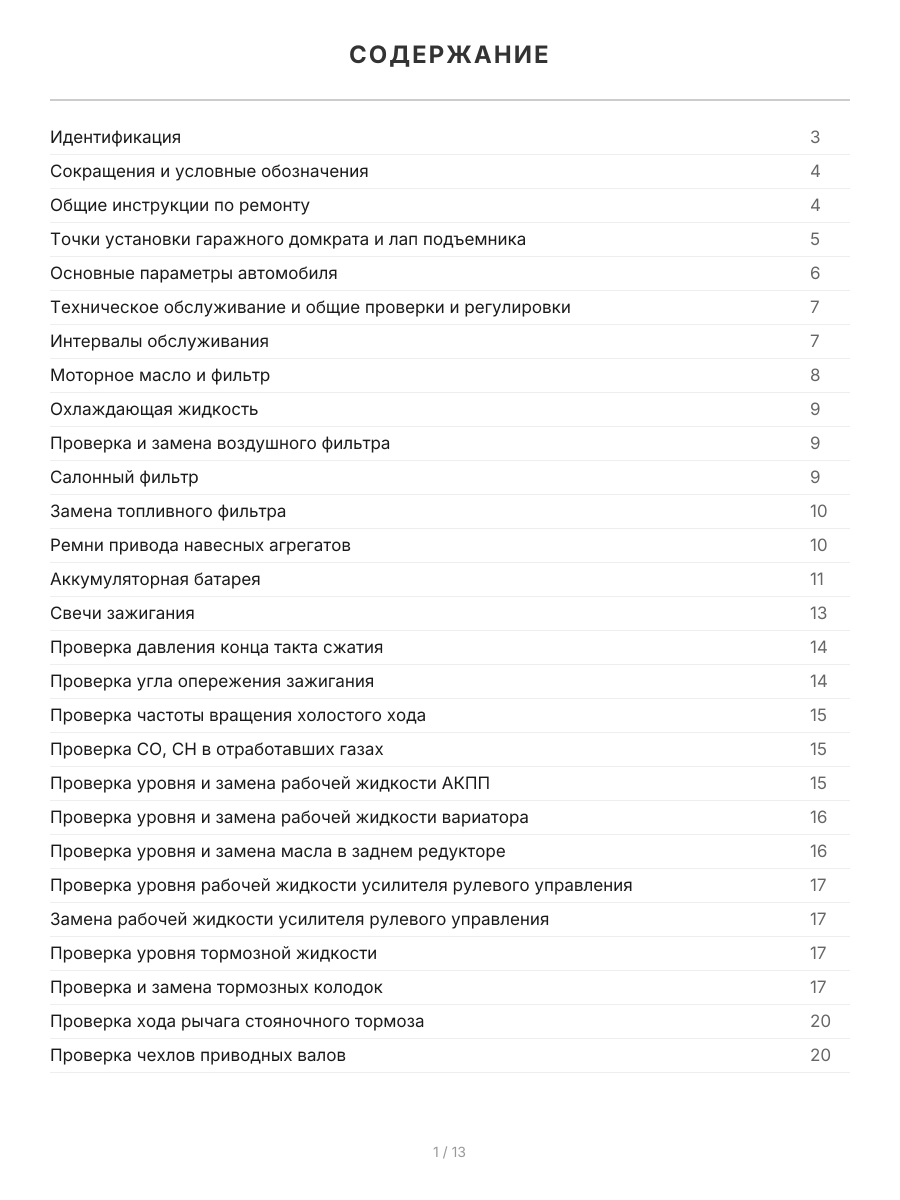

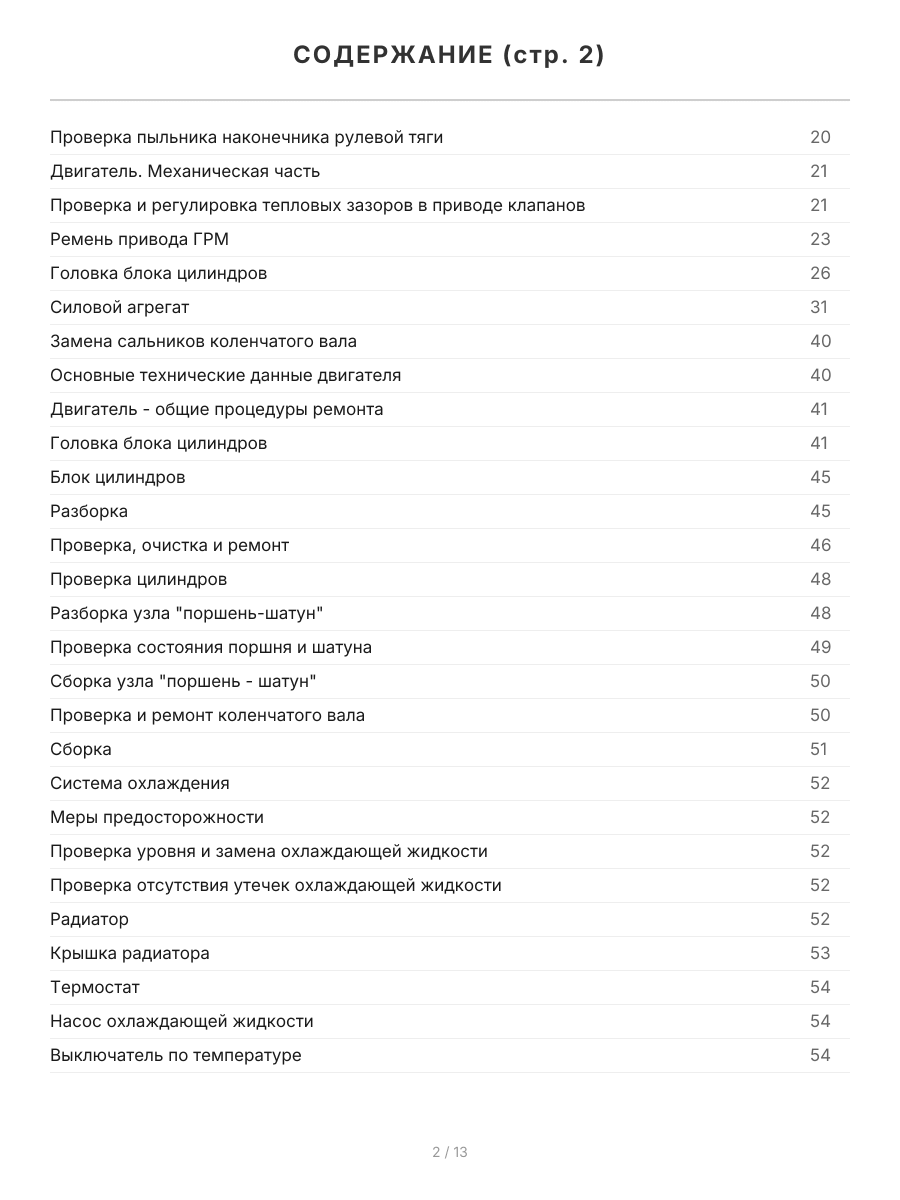

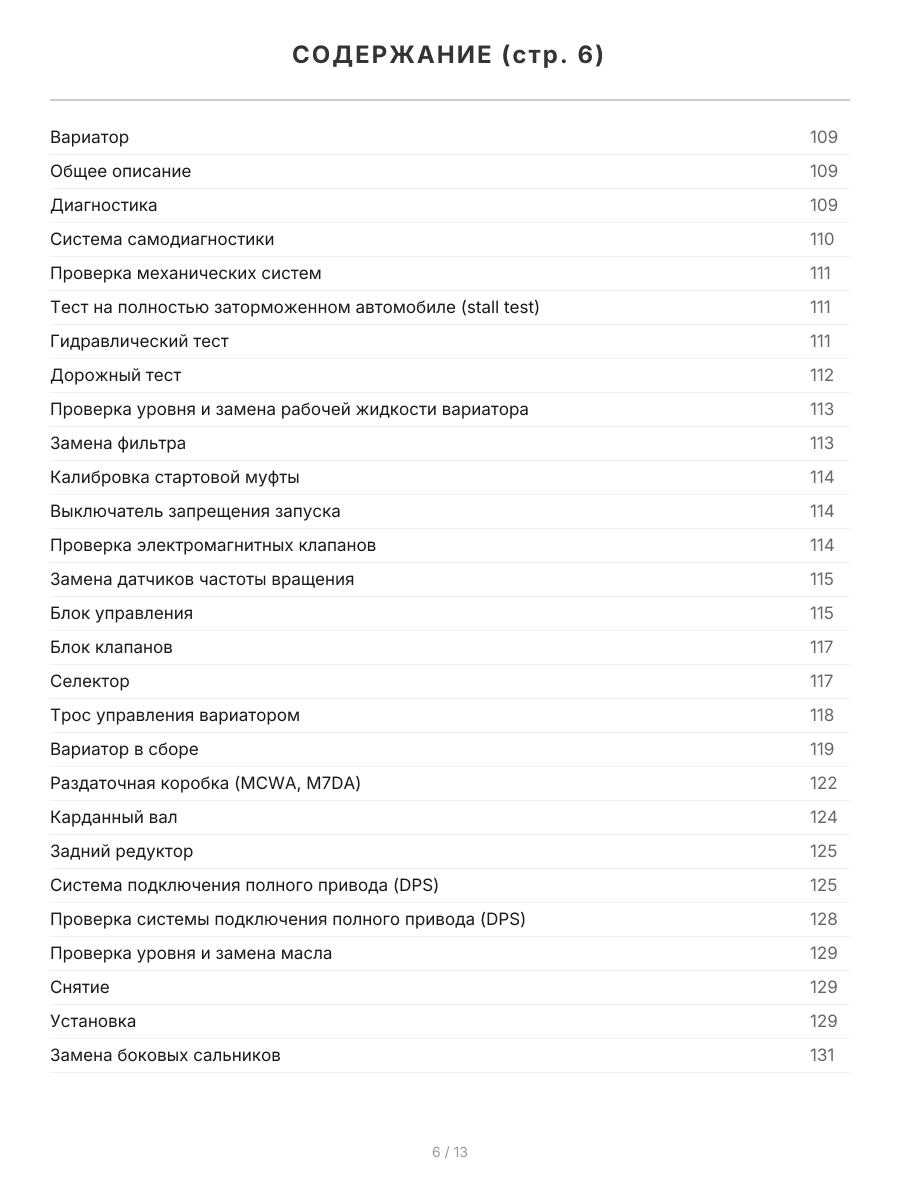

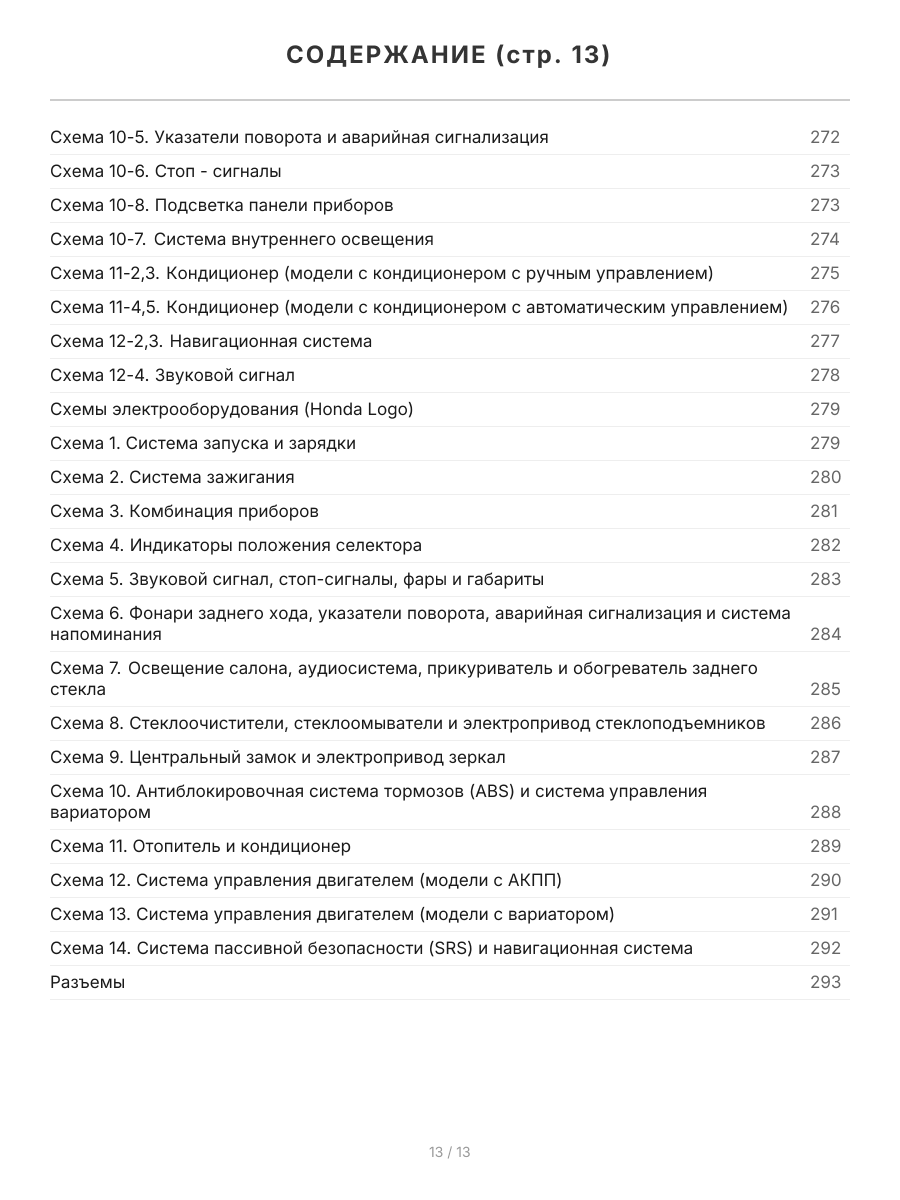

Оглавление
Скрыть оглавление
Идентификация 3
Сокращения и условные обозначения 4
Общие инструкции по ремонту 4
Точки установки гаражного домкрата и лап подъемника 5
Основные параметры автомобиля 6
Техническое обслуживание и общие проверки и регулировки 7
Интервалы обслуживания 7

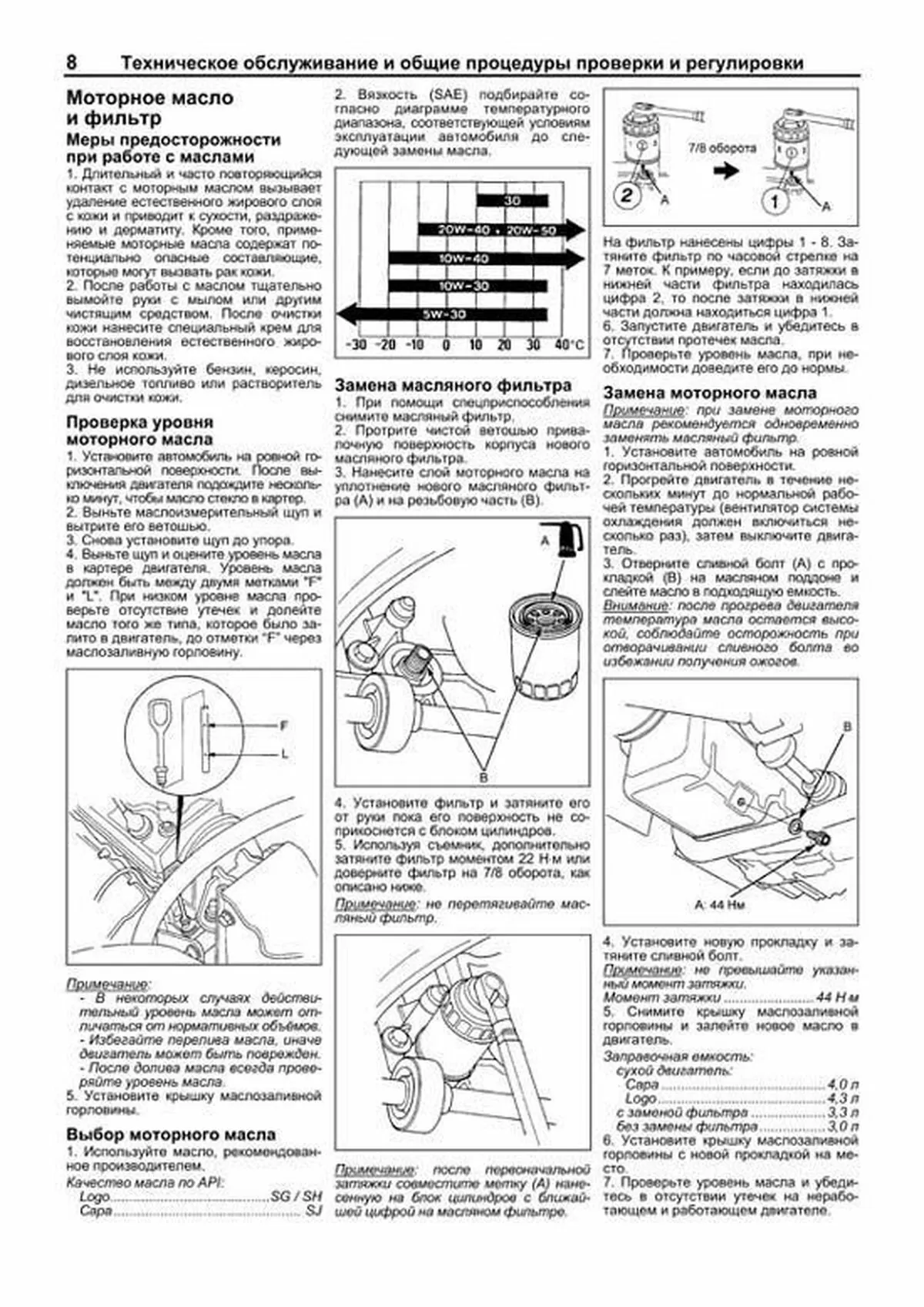

Моторное масло и фильтр 8
Охлаждающая жидкость 9
Проверка и замена воздушного фильтра 9
Салонный фильтр 9
Замена топливного фильтра 10
Ремни привода навесных агрегатов 10
Аккумуляторная батарея 11
Свечи зажигания 13
Проверка давления конца такта сжатия 14
Проверка угла опережения зажигания 14
Проверка частоты вращения холостого хода 15
Проверка СО, CH в отработавших газах 15
Проверка уровня и замена рабочей жидкости АКПП 15
Проверка уровня и замена рабочей жидкости вариатора 16
Проверка уровня и замена масла в заднем редукторе 16
Проверка уровня рабочей жидкости усилителя рулевого управления 17
Замена рабочей жидкости усилителя рулевого управления 17
Проверка уровня тормозной жидкости 17

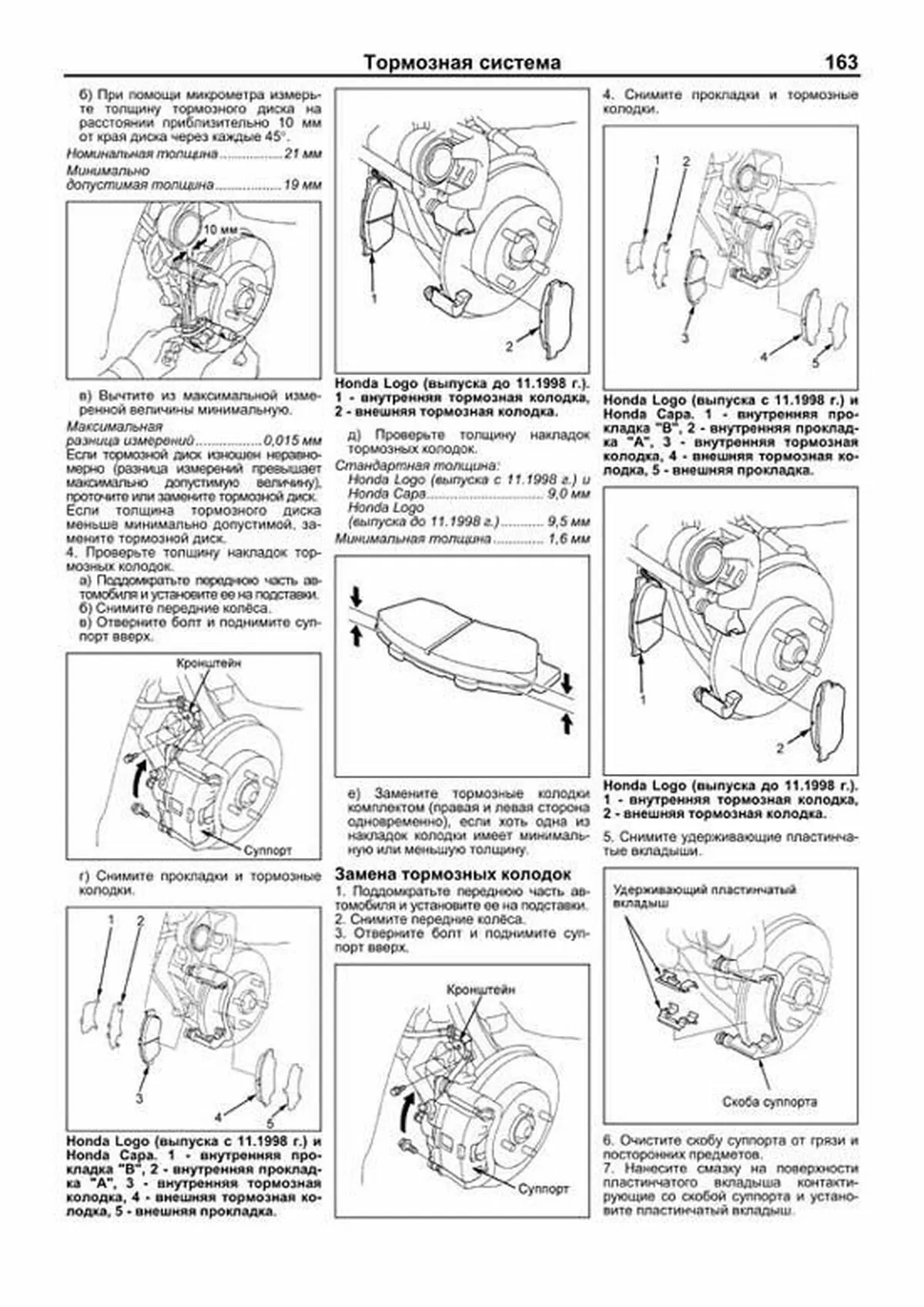

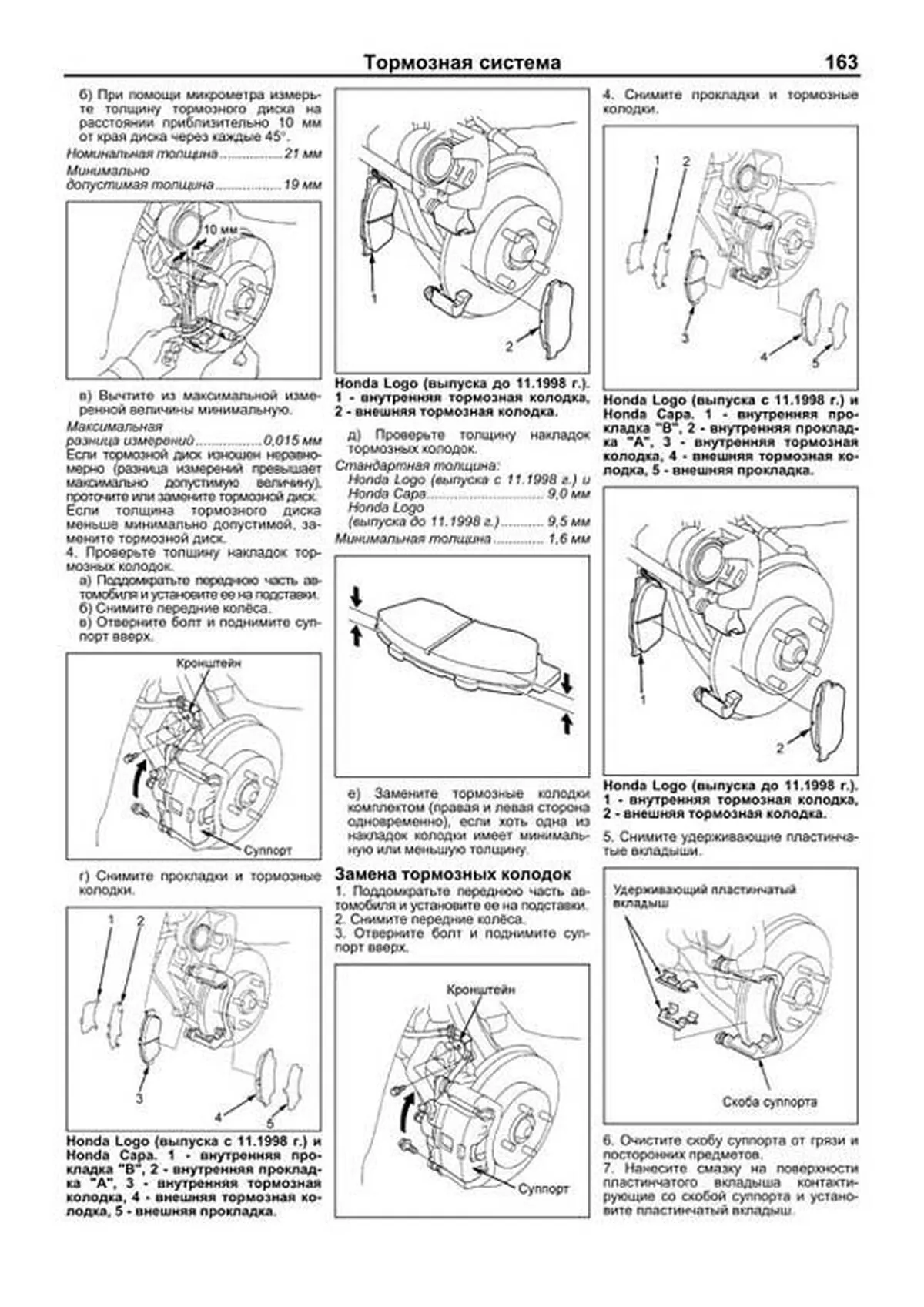

Проверка и замена тормозных колодок 17
Проверка хода рычага стояночного тормоза 20
Проверка чехлов приводных валов 20

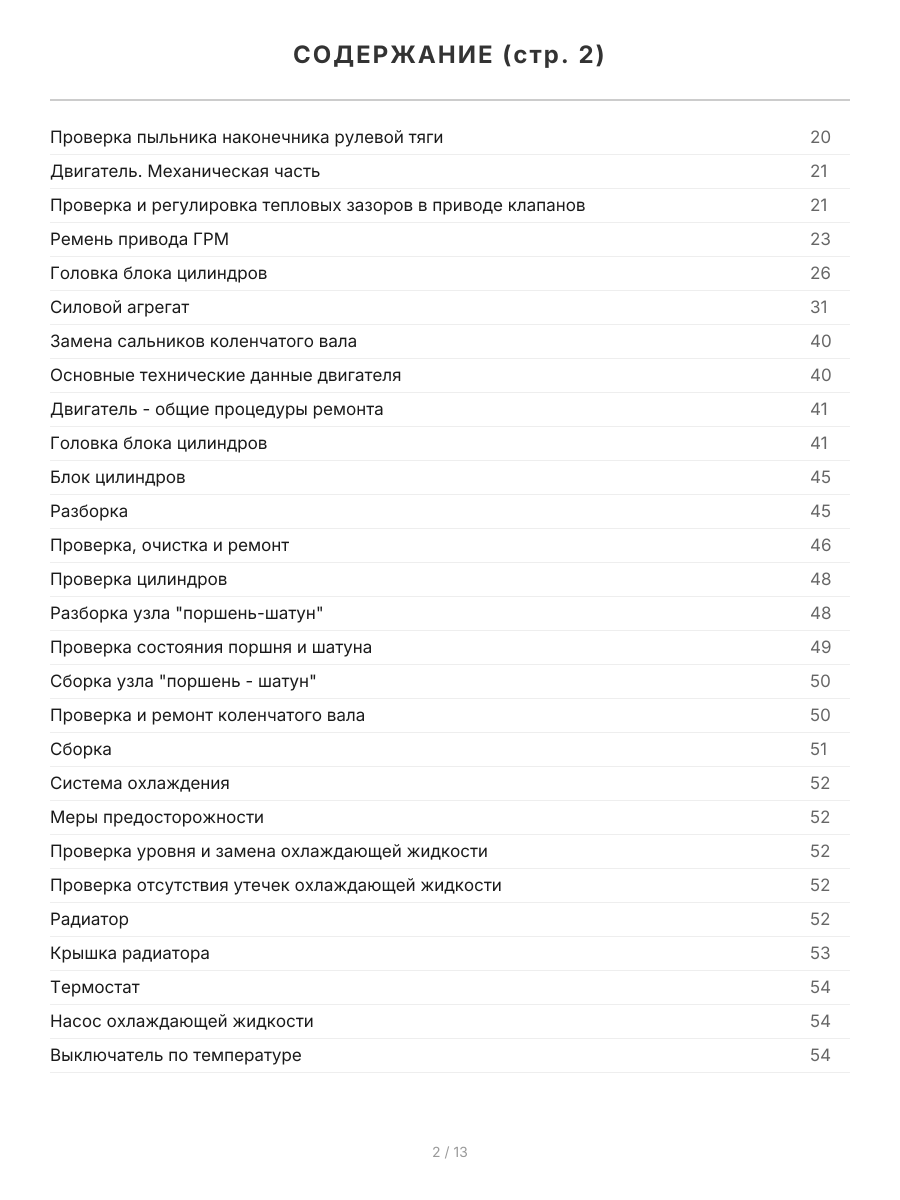

Проверка пыльника наконечника рулевой тяги 20
Двигатель Механическая часть 21
Проверка и регулировка тепловых зазоров в приводе клапанов 21

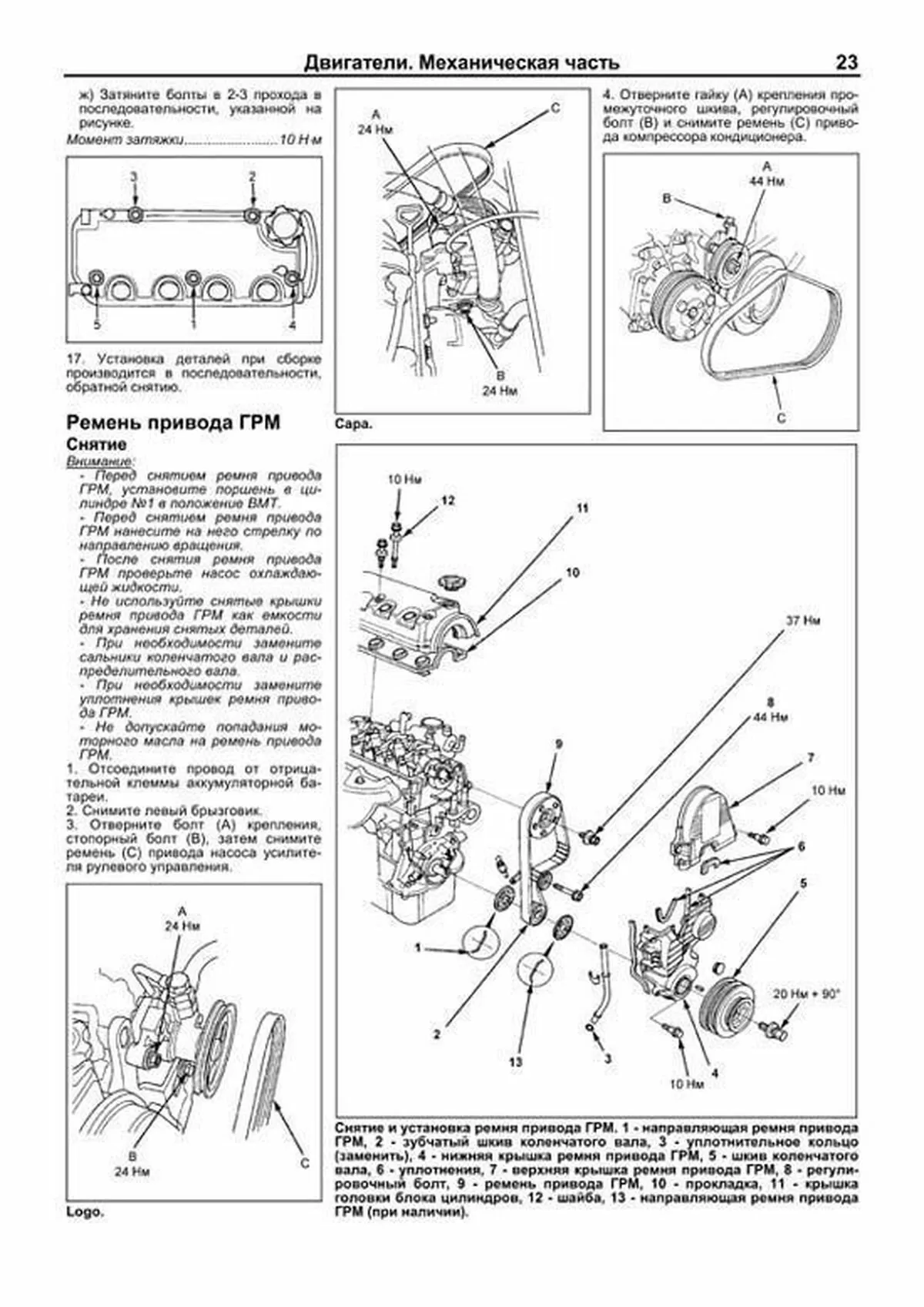

Ремень привода ГРМ 23
Головка блока цилиндров 26
Силовой агрегат 31
Замена сальников коленчатого вала 40
Основные технические данные двигателя 40
Двигатель - общие процедуры ремонта 41
Головка блока цилиндров 41
Блок цилиндров 45
Разборка 45
Проверка, очистка и ремонт 46
Проверка цилиндров 48
Разборка узла "поршень-шатун" 48
Проверка состояния поршня и шатуна 49
Сборка узла "поршень - шатун" 50
Проверка и ремонт коленчатого вала 50
Сборка 51
Система охлаждения 52
Меры предосторожности 52
Проверка уровня и замена охлаждающей жидкости 52
Проверка отсутствия утечек охлаждающей жидкости 52
Радиатор 52
Крышка радиатора 53
Термостат 54
Насос охлаждающей жидкости 54
Выключатель по температуре 54
Основные технические данные системы охлаждения 55
Система смазки 56
Меры предосторожности при работе с маслами 56
Моторное масло и фильтр 56
Датчик аварийного давления масла 56
Проверка давления масла 56
Масляный поддон 56
Масляный насос 57
Основные технические данные системы смазки 58
Система впрыска топлива 59
Меры предосторожности при работе с топливной системой 59
Перед проведением ремонтных работ 59
После проведения ремонтных работ 59
Быстроразъемные соединения 59
Топливный насос 63
Проверка 63
Снятие и установка 64
Замена топливного фильтра 64
Регулятор давления топлива 64
Форсунки 65
Корпус дроссельной заслонки 66
Проверка на автомобиле 66
Снятие и установка 67
Разборка и сборка 67
Проверка троса акселератора 67

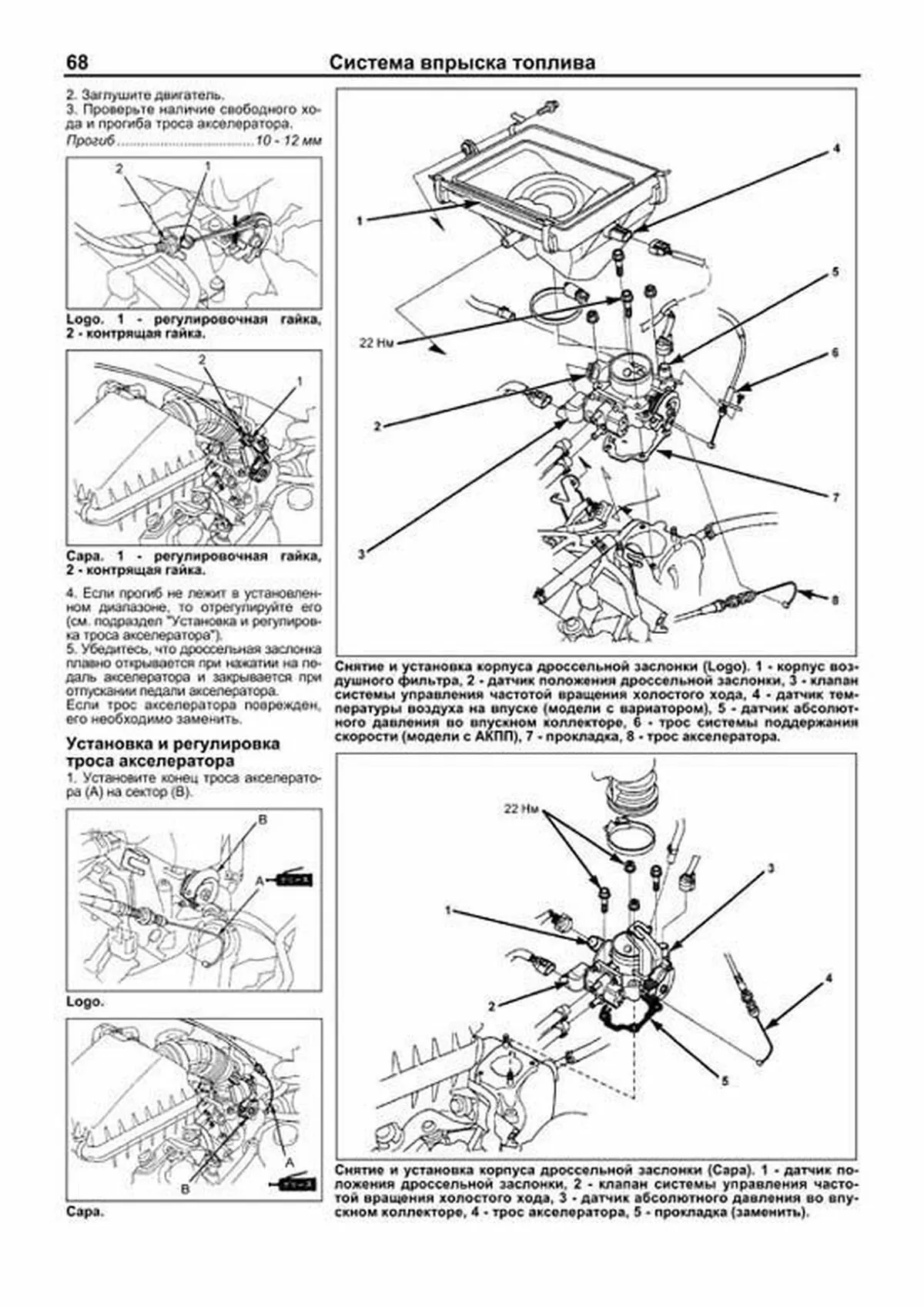

Установка и регулировка троса акселератора 68
Датчик температуры воздуха на впуске 69
Кислородный датчик 69
Датчик положения коленчатого вала 69
Клапан системы управления частотой вращения холостого хода 70
Датчик перегрева каталитического нейтрализатора 70
Датчик температуры охлаждающей жидкости 70
Топливный бак 70
Блок управления 73
Главное реле 73
Система диагностирования 73
Считывание диагностических кодов с помощью индикатора "Check Engine" 73
Удаление кодов неисправностей 73
Диагностические коды неисправностей 74
Выводы электронного блока управления 74
Основные технические данные системы впрыска топлива 79
Система снижения токсичности 80
Система улавливания паров топлива 81
Система принудительной вентиляции картера 81
Система впуска воздуха и выпуска ОГ 82
Система впуска воздуха 82
Система выпуска ОГ 82
Система зажигания 84
Распределитель зажигания 84
Снятие 84
Разборка и сборка 84
Установка 84
Проверка катушки зажигания 84
Проверка жгута высоковольтных проводов 85
Проверка распределителя зажигания 85
Основные технические данные системы зажигания 86
Система запуска 87
Стартер 87
Проверка цепи системы запуска 87
Снятие и установка 88
Разборка и сборка 88
Проверка 89
Проверка работы стартера 90
Основные технические данные системы запуска 91
Система зарядки 92
Меры предосторожности 92
Проверка на автомобиле 92
Генератор 92
Основные технические данные системы зарядки 95
Автоматическая коробка передач (S4MA, M7CA) 96
Общая информация 96
Проверка механических систем КПП 96
Тест на полностью заторможенном автомобиле (Stall test) 96
Проверка давления 97
Дорожный тест 100
Проверка уровня и замена рабочей жидкости АКПП 100
Элементы электрической части системы управления 100
Выключатель запрещения запуска 100
Электромагнитные клапаны блокировки гидротрансформатора 100
Селектор 101
Трос управления коробкой передач 101
Трос управления клапаном-дросселем 103
Коробка передач 104
Основные технические данные АКПП 108

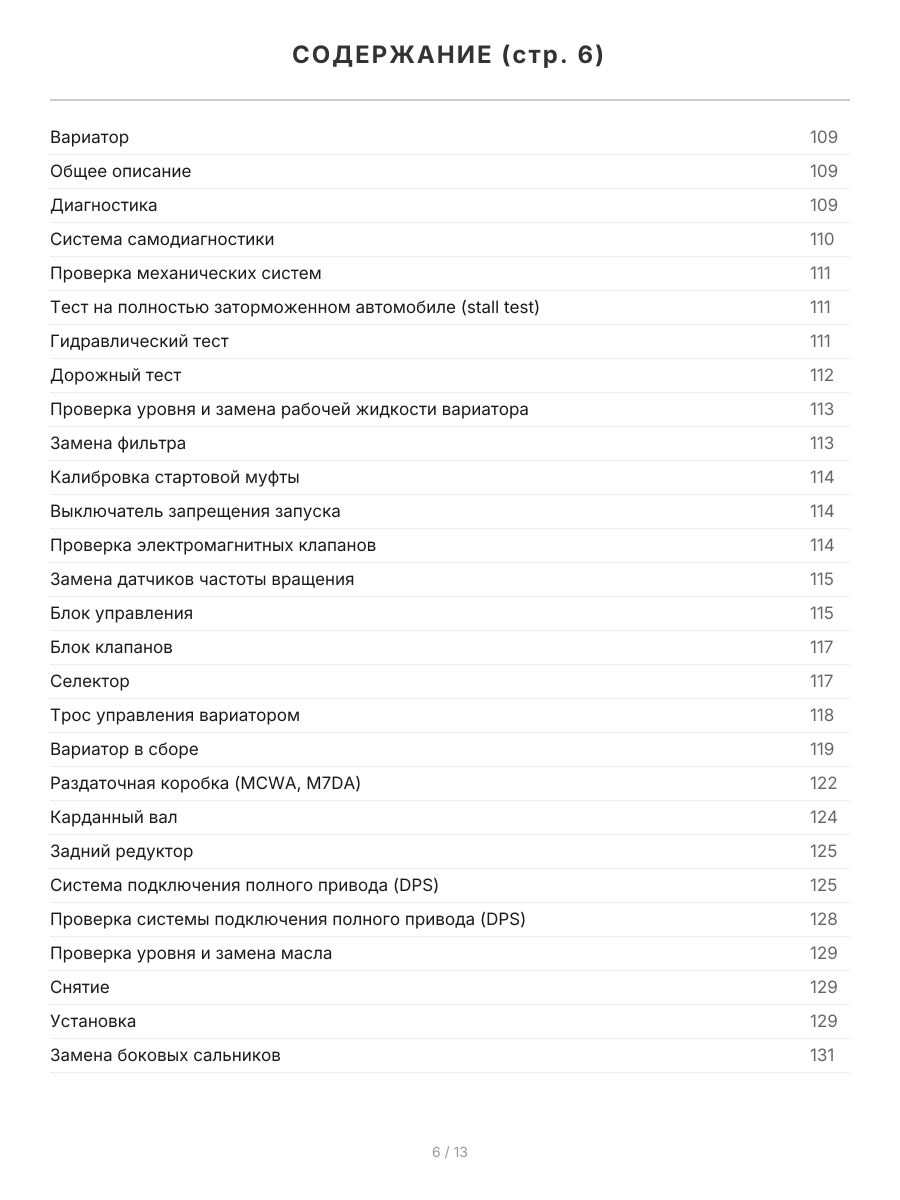

Вариатор 109
Общее описание 109
Диагностика 109
Система самодиагностики 110
Проверка механических систем 111
Тест на полностью заторможенном автомобиле (stall test) 111
Гидравлический тест 111
Дорожный тест 112
Проверка уровня и замена рабочей жидкости вариатора 113
Замена фильтра 113
Калибровка стартовой муфты 114
Выключатель запрещения запуска 114
Проверка электромагнитных клапанов 114
Замена датчиков частоты вращения 115
Блок управления 115
Блок клапанов 117
Селектор 117
Трос управления вариатором 118
Вариатор в сборе 119
Раздаточная коробка (MCWA, M7DA) 122
Карданный вал 124

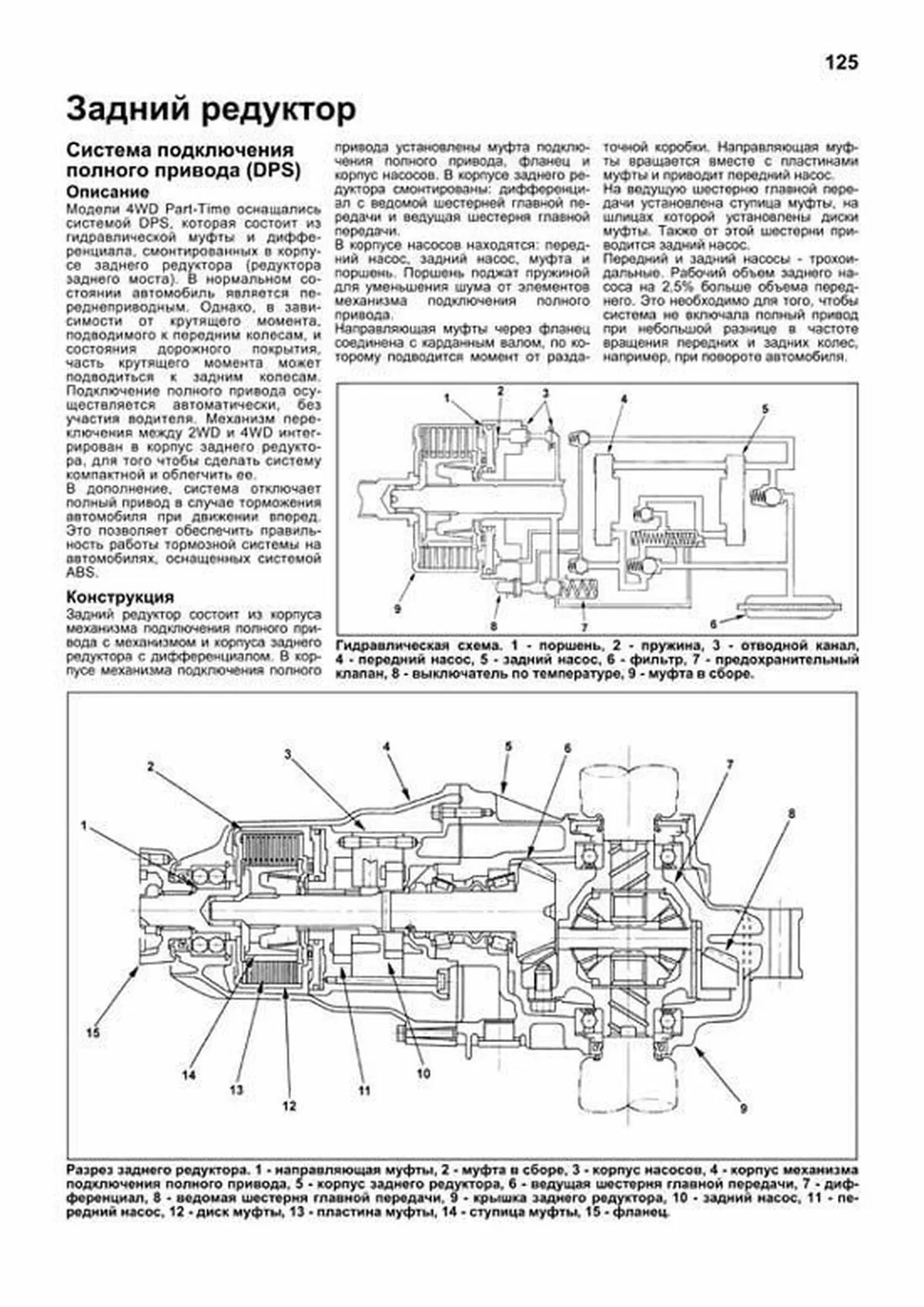

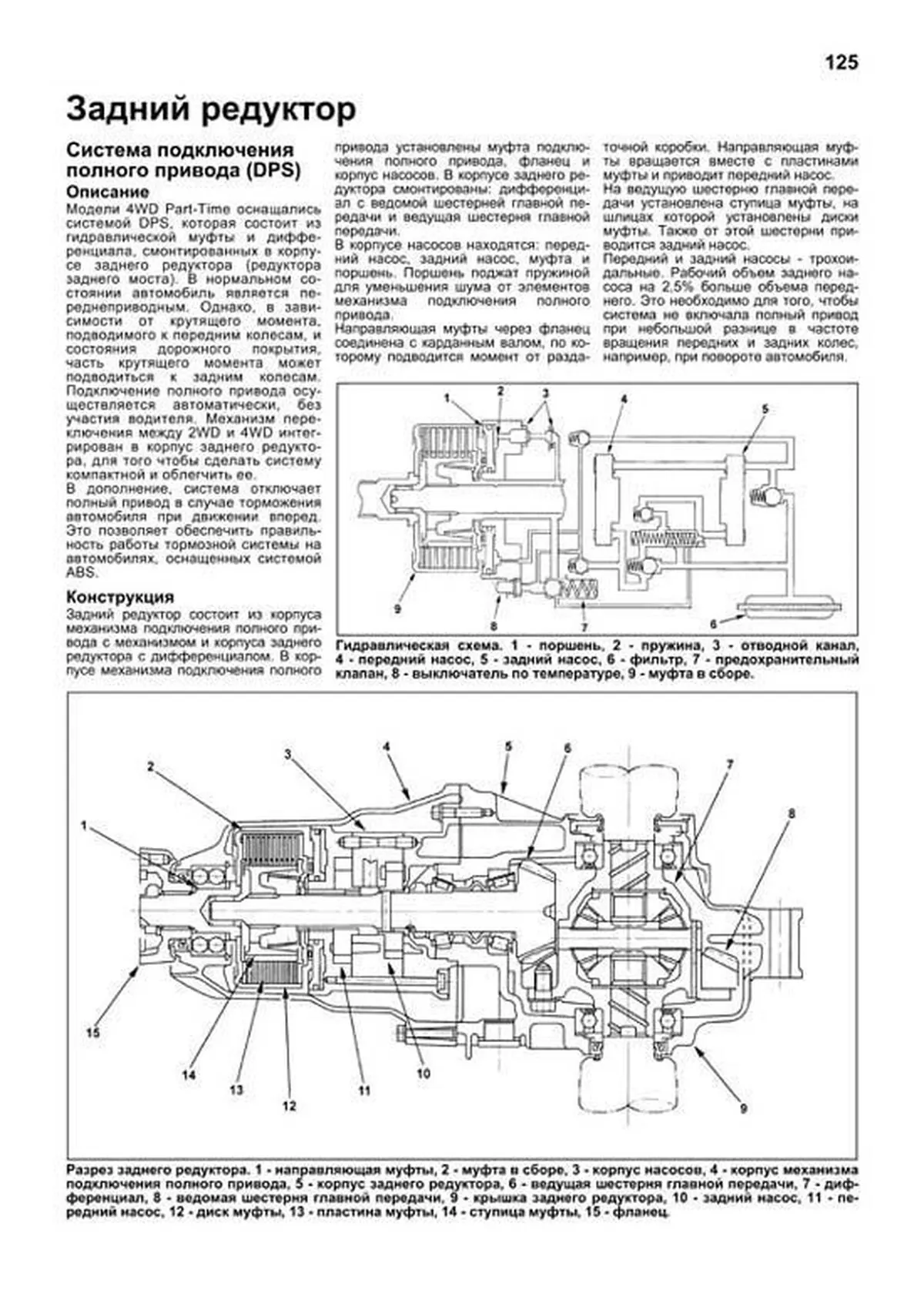

Задний редуктор 125
Система подключения полного привода (DPS) 125
Проверка системы подключения полного привода (DPS) 128
Проверка уровня и замена масла 129
Снятие 129
Установка 129
Замена боковых сальников 131

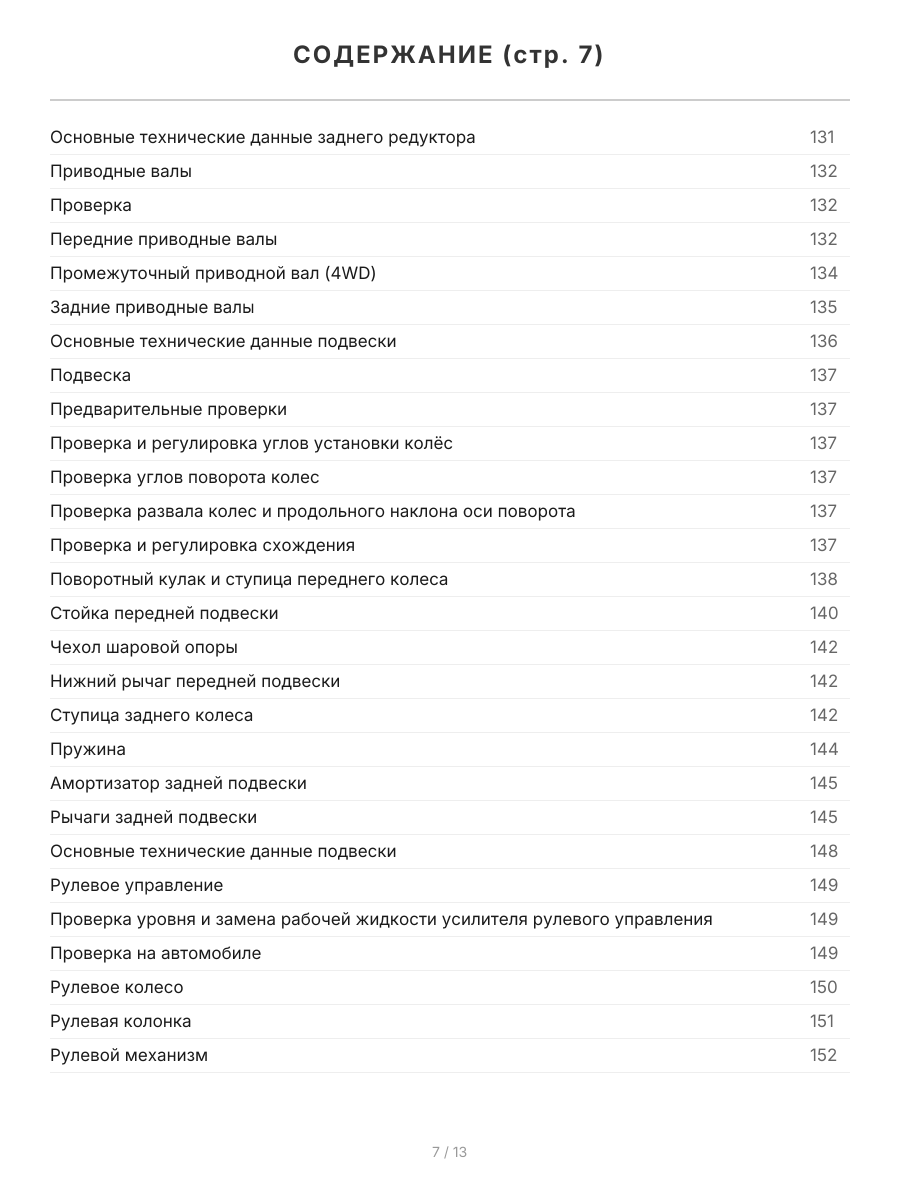

Основные технические данные заднего редуктора 131
Приводные валы 132
Проверка 132
Передние приводные валы 132
Промежуточный приводной вал (4WD) 134
Задние приводные валы 135
Основные технические данные подвески 136
Подвеска 137
Предварительные проверки 137
Проверка и регулировка углов установки колёс 137
Проверка углов поворота колес 137
Проверка развала колес и продольного наклона оси поворота 137
Проверка и регулировка схождения 137

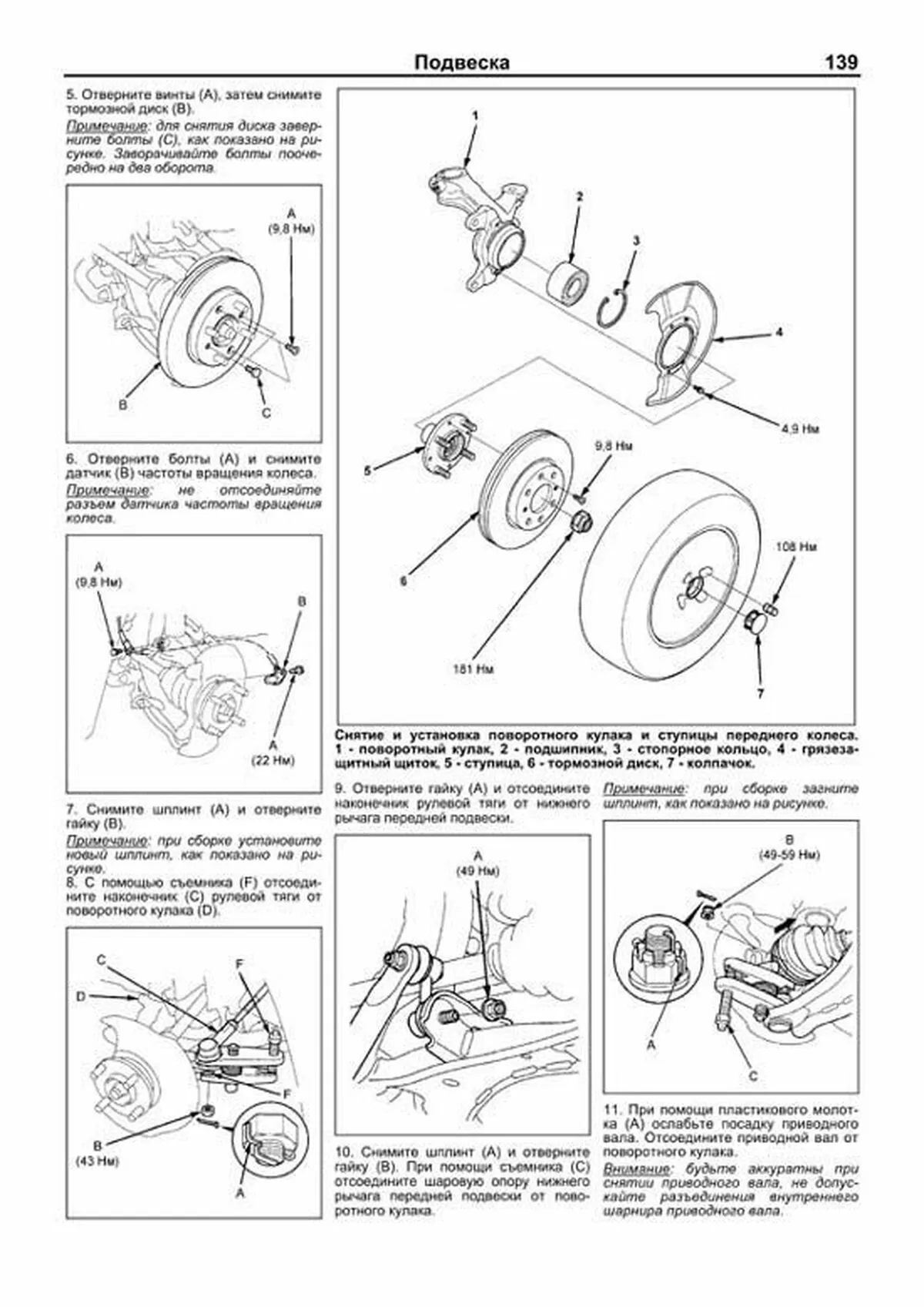

Поворотный кулак и ступица переднего колеса 138
Стойка передней подвески 140
Чехол шаровой опоры 142
Нижний рычаг передней подвески 142
Ступица заднего колеса 142
Пружина 144
Амортизатор задней подвески 145
Рычаги задней подвески 145
Основные технические данные подвески 148
Рулевое управление 149
Проверка уровня и замена рабочей жидкости усилителя рулевого управления 149
Проверка на автомобиле 149
Рулевое колесо 150
Рулевая колонка 151
Рулевой механизм 152

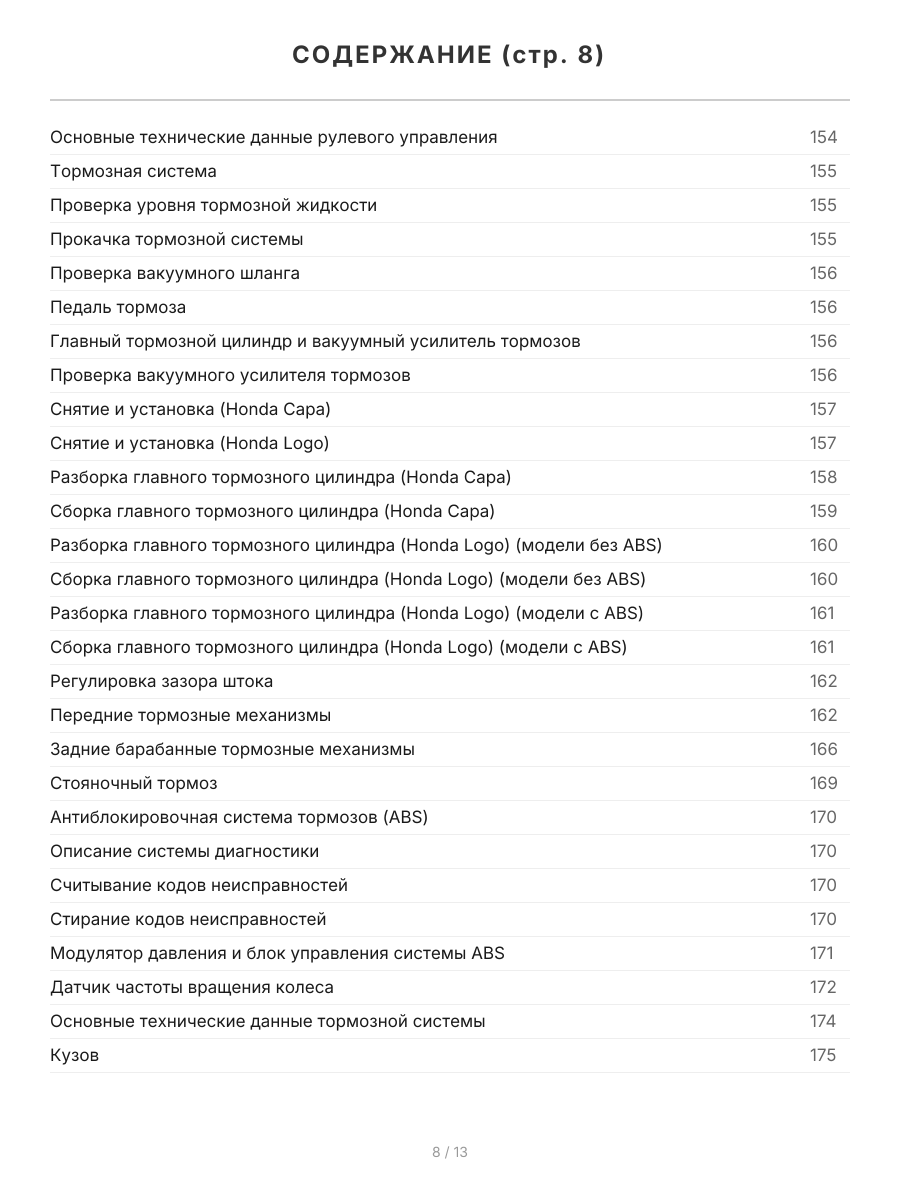

Основные технические данные рулевого управления 154
Тормозная система 155
Проверка уровня тормозной жидкости 155
Прокачка тормозной системы 155
Проверка вакуумного шланга 156
Педаль тормоза 156
Главный тормозной цилиндр и вакуумный усилитель тормозов 156
Проверка вакуумного усилителя тормозов 156
Снятие и установка (Honda Capa) 157
Снятие и установка (Honda Logo) 157
Разборка главного тормозного цилиндра (Honda Capa) 158
Сборка главного тормозного цилиндра (Honda Capa) 159
Разборка главного тормозного цилиндра (Honda Logo) (модели без ABS) 160
Сборка главного тормозного цилиндра (Honda Logo) (модели без ABS) 160
Разборка главного тормозного цилиндра (Honda Logo) (модели с ABS) 161
Сборка главного тормозного цилиндра (Honda Logo) (модели с ABS) 161
Регулировка зазора штока 162
Передние тормозные механизмы 162
Задние барабанные тормозные механизмы 166
Стояночный тормоз 169
Антиблокировочная система тормозов (ABS) 170
Описание системы диагностики 170
Считывание кодов неисправностей 170
Стирание кодов неисправностей 170
Модулятор давления и блок управления системы ABS 171
Датчик частоты вращения колеса 172
Основные технические данные тормозной системы 174
Кузов 175

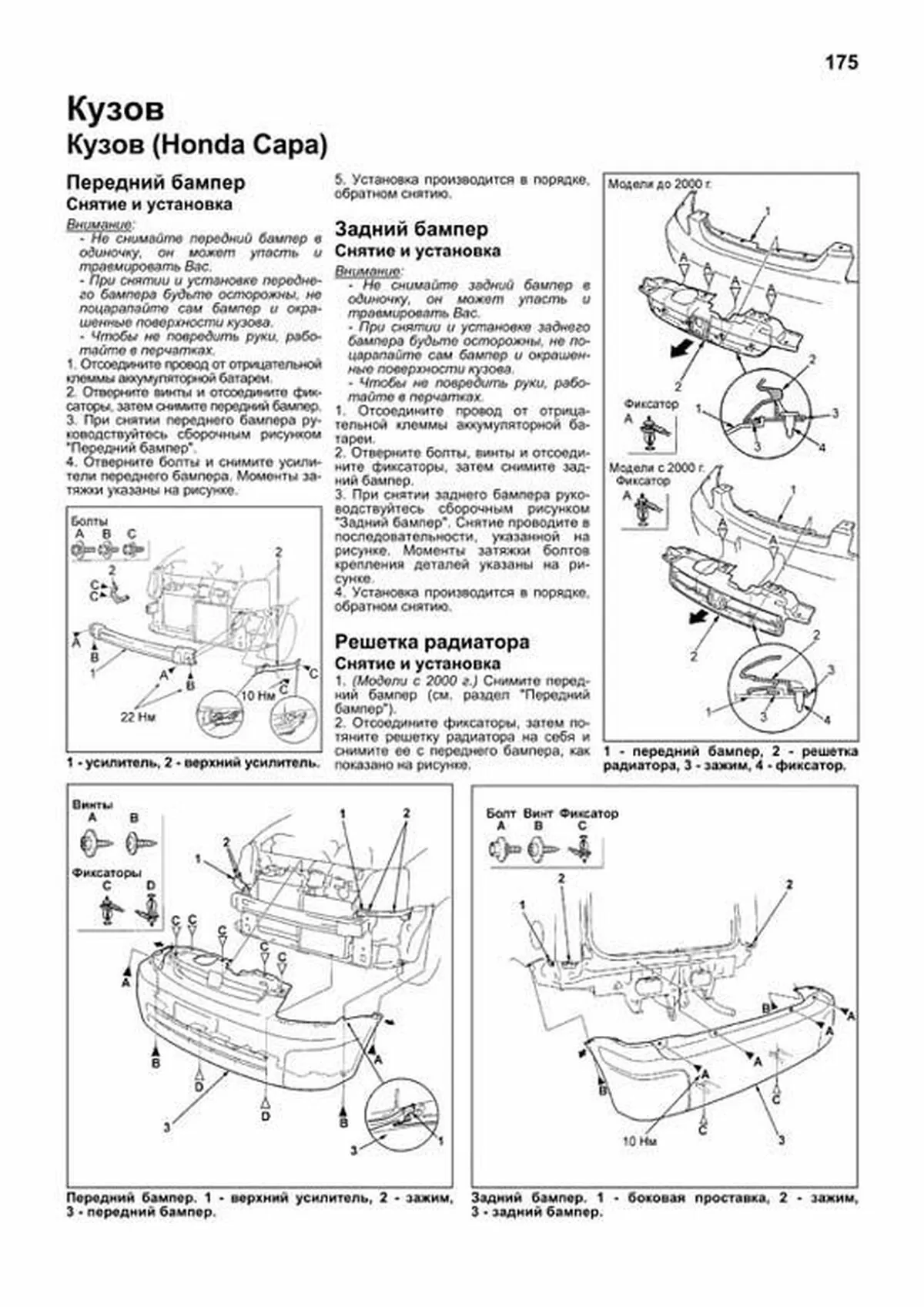

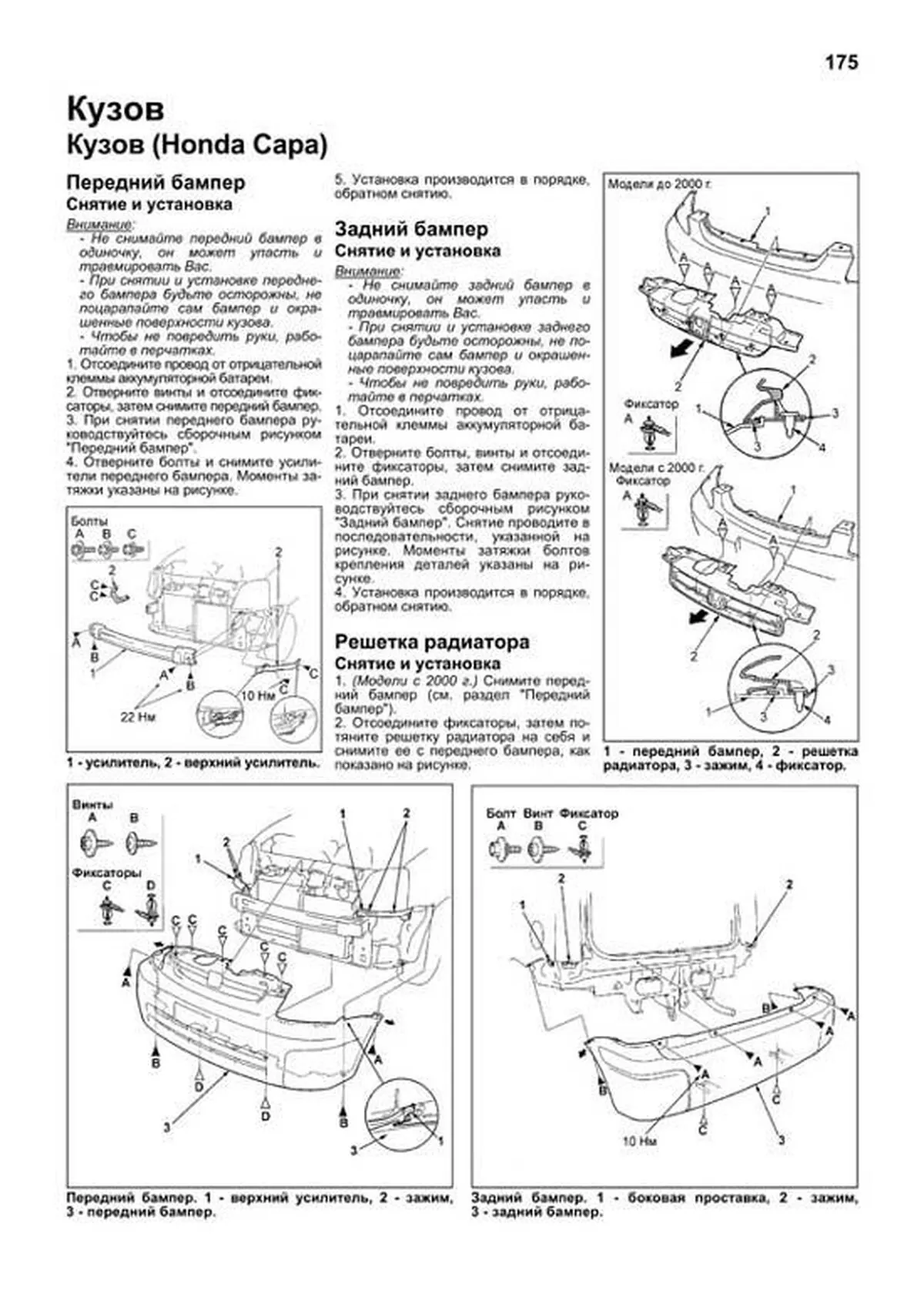

Кузов (Honda Capa) 175
Передний бампер 175
Задний бампер 175
Решетка радиатора 175
Капот 176
Переднее крыло 177
Передняя дверь 178
Задняя боковая дверь 180
Регулировка положения стекол передней и задней боковой дверей 184
Задняя дверь 185
Лючок топливно-заливной горловины 187
Зеркала заднего вида 188
Панель приборов 189
Внутренняя отделка салона 190
Отделка крыши 191
Отделка пола 191
Ремни безопасности 191
Сиденья 194
Кузов (Honda Logo) 195
Передний бампер 195
Задний бампер 195
Решетка радиатора (модели с 2000 г) 196
Капот 196
Переднее крыло 197
Передняя дверь 197
Задняя боковая дверь (5-ти дверные модели) 200
Регулировка положения стекол передней и задней боковой дверей 203
Задняя дверь 204
Лючок топливно-заливной горловины 206
Зеркала заднего вида 206
Панель приборов 206
Внутренняя отделка салона 207
Отделка крыши 207
Отделка пола 207
Ремни безопасности 209
Сиденья 211
Основные технические данные кузова 212
Кондиционер, отопление и вентиляция 213
Кондиционер с ручным управлением 213
Салонный фильтр 214
Термостат 215
Переключатель управления вентилятором отопителя 215
Панель управления кондиционером и отопителем 215
Выключатель кондиционера 215
Трос привода смешивания воздушных потоков 215
Трос привода изменения направления воздушных потоков 215
Трос привода переключения забора воздуха 215
Трос клапана отопителя 216
Электродвигатель вентилятора отопителя 216
Компрессор 216
Конденсатор 217
Кондиционер с автоматическим управлением 218
Привод переключения забора воздуха 218
Привод смешивания воздушных потоков 218
Датчик температуры воздуха в салоне 219
Датчик температуры наружного воздуха 219
Датчик солнечного света 219
Датчик температуры за испарителем 219
Силовой транзистор 219
Электрооборудование кузова 220
Расположение реле и блоков управления 220
Точки массы 222
Монтажные блоки 226
Реле 233
Замок зажигания 233
Комбинация приборов 233
Система внешнего освещения 234
Система внутреннего освещения 235
Указатели поворота и аварийная сигнализация 236
Электропривод стеклоподъемников 236
Центральный замок 241
Обогреватель заднего стекла 243
Стеклоочистители и омыватели 244
Прикуриватель 246
Звуковой сигнал 247
Электропривод зеркал 247
Схемы электрооборудования 249
Обозначения, применяемые на схемах электрооборудования 249
Коды цветов проводов 249
Схемы электрооборудования (Honda Capa) 250
Схема 6-2 Система запуска 250
Схема 6-3 Система зажигания 250
Схема 6-4 Система зарядки 251
Схема 6-5 Система охлаждения 251

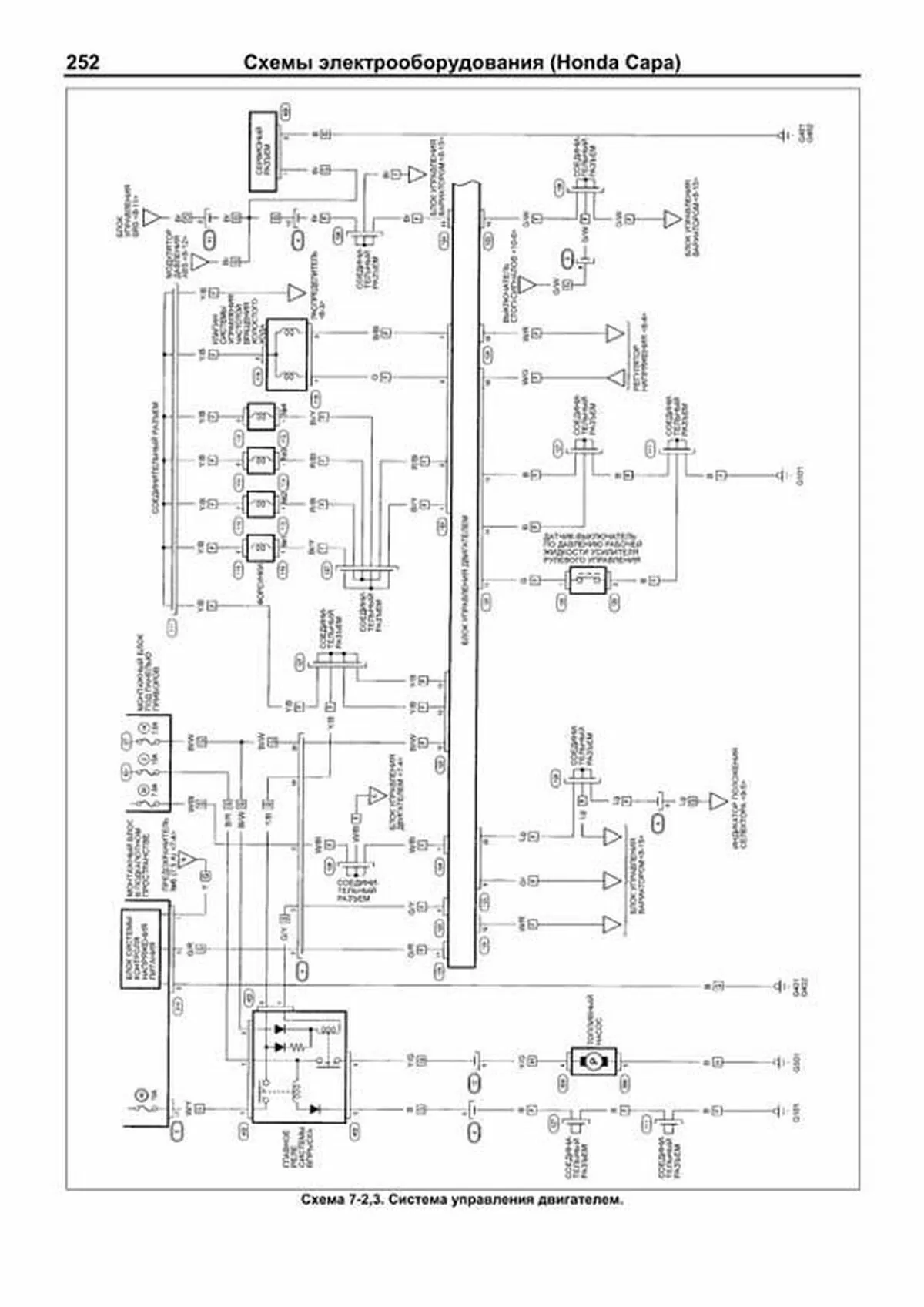

Схема 7-2,3 Система управления двигателем 252
Схема 7-4,5 Система управления двигателем (продолжение) 253
Схема 7-6 Система подачи топлива 254
Схема 8-2 Стеклоочистители и стеклоомыватели 255
Схема 8-3 Очиститель и омыватель заднего стекла 255
Схема 8-4 Электропривод зеркал (модели с системой складывания зеркал) 256
Схема 8-5 Электропривод зеркал (модели без системы складывания зеркал) 256
Схема 8-6 Обогреватель заднего стекла (модели с кондиционером с автоматическим управлением) 257
Схема 8-7 Обогреватель заднего стекла (кроме моделей с кондиционером с автоматическим управлением) 257
Схема 8-8 Центральный замок (модели с системой дистанционного управления центральным замком) 258
Схема 8-9 Центральный замок (модели без системы дистанционного управления центральным замком) 259
Схема 8-10 Система блокировки переключения (модели с блокировкой ключа зажигания) 260
Схема 8-11 Система пассивной безопасности (SRS) 260
Схема 8-12,13 Антиблокировочная система тормозов (ABS) 261
Схема 8-14,15 Система управления АКПП 262
Схема 8-16,17 Электропривод стеклоподъемников 263
Схема 9-2,3 Комбинация приборов (индикаторы) 264
Схема 9-4 Комбинация приборов (измерительные приборы) 265
Схема 9-5 Комбинация приборов (индикаторы положения селектора) 266
Схема 9-6 Система оповещения о превышении скорости (FOP) 267
Схема 9-7 Прикуриватель / разъем для подключения дополнительного оборудования 267
Схема 9-8 Интегрированный блок 268
Схема 9-9 Аудиосистема (модели с навигационной системой) 269
Схема 9-10 Аудиосистема (модели без навигационной системы (с задними динамиками)) 269
схема 9-11 Аудиосистема (модели без навигационной системы (без задних динамиков)) 270
Схема 10-2 Фары 270
Схема 10-3 Фонари заднего хода 271
Схема 10-4 Габариты и подсветка номерного знака 271
Схема 10-5 Указатели поворота и аварийная сигнализация 272
Схема 10-6 Стоп - сигналы 273
Схема 10-8 Подсветка панели приборов 273
Схема 10-7 Система внутреннего освещения 274
Схема 11-2,3 Кондиционер (модели с кондиционером с ручным управлением) 275
Схема 11-4,5 Кондиционер (модели с кондиционером с автоматическим управлением) 276
Схема 12-2,3 Навигационная система 277
Схема 12-4 Звуковой сигнал 278
Схемы электрооборудования (Honda Logo) 279
Схема 1 Система запуска и зарядки 279
Схема 2 Система зажигания 280
Схема 3 Комбинация приборов 281
Схема 4 Индикаторы положения селектора 282
Схема 5 Звуковой сигнал, стоп-сигналы, фары и габариты 283
Схема 6 Фонари заднего хода, указатели поворота, аварийная сигнализация и система напоминания 284
Схема 7 Освещение салона, аудиосистема, прикуриватель и обогреватель заднего стекла 285
Схема 8 Стеклоочистители, стеклоомыватели и электропривод стеклоподъемников 286
Схема 9 Центральный замок и электропривод зеркал 287
Схема 10 Антиблокировочная система тормозов (ABS) и система управления вариатором 288
Схема 11 Отопитель и кондиционер 289

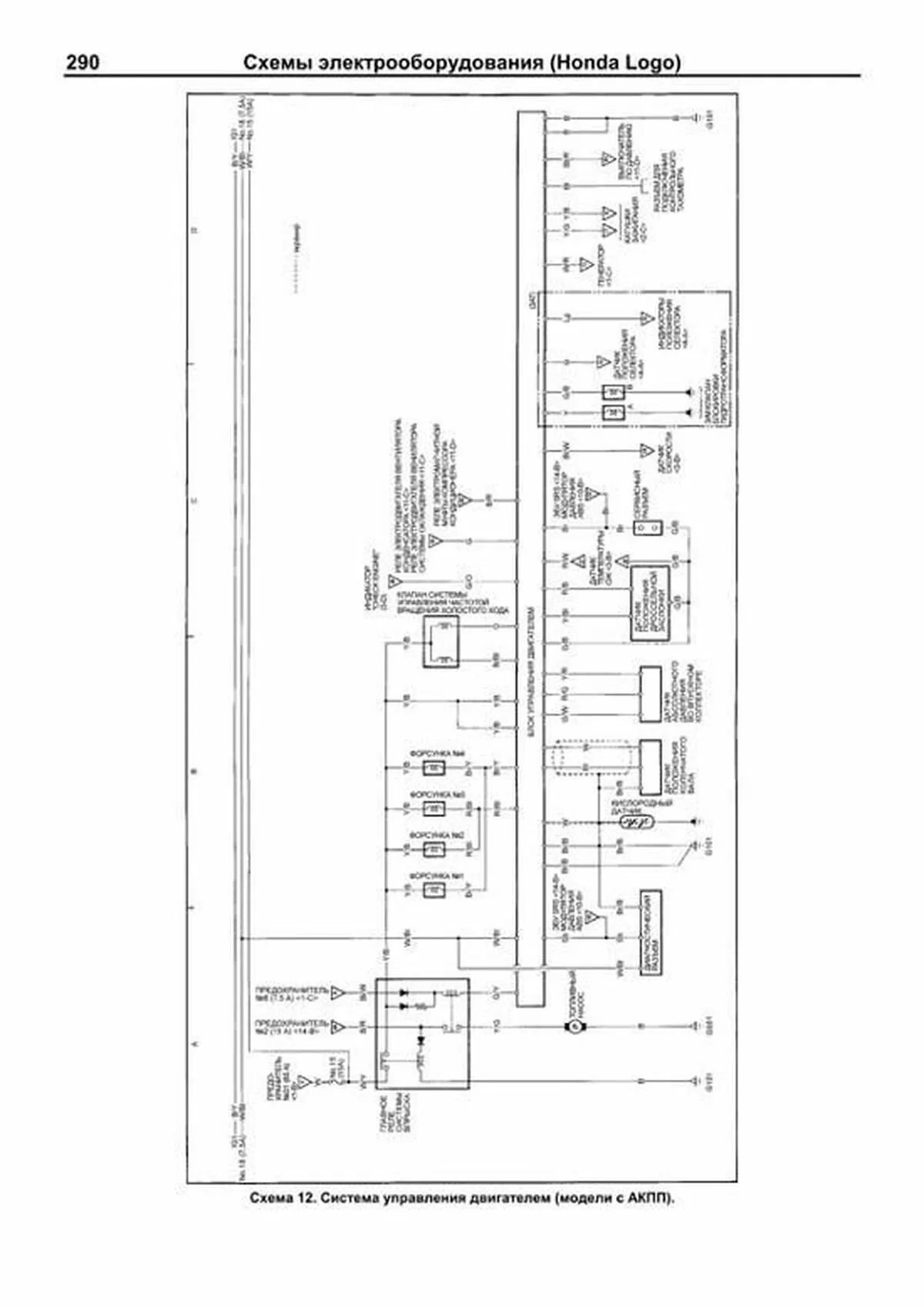

Схема 12 Система управления двигателем (модели с АКПП) 290
Схема 13 Система управления двигателем (модели с вариатором) 291
Схема 14 Система пассивной безопасности (SRS) и навигационная система 292
Разъемы 293
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Двигатель общие процедуры ремонта ":
Головка блока цилиндров Разборка 1 Снимите блок коромысел и распределительный вал (см главу "Двигатель Механическая часть" раздел "Головка блока цилиндров") 2 С помощью спецприспособления подходящего диаметра и молотка с пластиковым бойком легкими постукиваниями опустите тарелку пружины, чтобы освободить сухари 3 С помощью подходящего приспособления сожмите пружину клапана и снимите два сухаря 4 Снимите тарелку пружины, пружину и клапан 5 Используя плоскогубцы с длинными губками, снимите маслосъемные колпачки 6 Извлеките седло пружины Примечание: расположите клапаны, пружины, седла и тарелки пружин в определенной последовательности Проверка, очистка и ремонт 1 Очистите днища поршней и поверхность блока цилиндров, сопрягаемую с головкой блока цилиндров Проворачивая коленчатый вал, последовательно установите поршни в ВМТ Шабером очистите поверхности днищ поршней от углеродных отложений 2 Очистите головку блока цилиндров а) Очистите поверхность головки блока цилиндров от остатков прокладки Примечание: будьте осторожны, чтобы не повредить поверхность б) Очистите поверхности камер сгорания головки блока металлической щеткой, удалив остатки углеродных отложений в) Очистите поверхность головки блока цилиндров (сопрягаемую с поверхностью блока цилиндров), используя мягкую щетку и растворитель г) Очистите отверстия направляющих втулок клапанов щеткой и растворителем 3 Используя проникающий краситель, проверьте наличие трещин в камерах сгорания, впускных и выпускных каналах и на поверхности газового стыка При наличии трещин замените головку блока цилиндров 4 Проверьте осевой и радиальный зазор подшипников распределительных валов Если величина зазоров больше допустимой, замените распределительный вал Двигатель общие процедуры ремонта Разборка и сборка головки блока цилиндров 1 сухари, 2 тарелка пружины клапана, 3 пружина клапана, 4 маслосъемный колпачок, 5 седло пружины клапана, 6 направляющая втулка, 7 сальник распределительного вала, 8 шкив распределительного вала, 9 головка блока цилиндров, 10 выпускной клапан, 11 впускной клапан, 12 уплотнительное кольцо (заменить), 13 перепускной масляный клапан, 14 распределительный вал, 15 установочный штифт, 16 блок коромысел Пример текста из раздела " Подвеска ":
5 Отверните винты (А), затем снимите тормозной диск (В) Примечание: для снятия диска заверните болты (С), как показано на рисунке Заворачивайте болты поочередно на два оборота 6 Отверните болты (А) и снимите датчик (В) частоты вращения колеса Примечание: не отсоединяйте разъем датчика частоты вращения колеса 7 Снимите шплинт (А) и отверните гайку (В) Примечание: при сборке установите новый шплинт, как показано на рисунке 8 С помощью съемника (F) отсоедините наконечник (С) рулевой тяги от поворотного кулака (D) 9 Отверните гайку (А) и отсоедините наконечник рулевой тяги от нижнего рычага передней подвески 10 Снимите шплинт (А) и отверните гайку (В) При помощи съемника (С) отсоедините шаровую опору нижнего рычага передней подвески от поворотного кулака Примечание: при сборке загните шплинт, как показано на рисунке 11 При помощи пластикового молотка (А) ослабьте посадку приводного вала Отсоедините приводной вал от поворотного кулака Внимание: будьте аккуратны при снятии приводного вала, не допускайте разъединения внутреннего шарнира приводного вала Снятие и установка поворотного кулака и ступицы переднего колеса 1 поворотный кулак, 2 подшипник, 3 стопорное кольцо, 4 грязезащитный щиток, 5 ступица, 6 тормозной диск, 7 колпачок Пример текста из раздела " Рулевое управление ":
3 Полностью откройте кран (А) манометра 4 Запустите двигатель и установите обороты холостого хода 5 Отрегулируйте кран (В) манометра, чтобы стабилизировать стрелку манометра 6 Для поднятия температуры рабочей жидкости до 45 ? 5?С несколько раз поверните рулевое колесо от упора до упора вправо и влево 7 Убедитесь, что стрелка манометра стабилизировалась 8 Измерьте давление рабочей жидкости при работе двигателя на оборотах холостого хода Давление, развиваемое насосомне более 1500 кПа Примечание: если давление выше установленной нормы, проверьте: отсутствие засорения и повреждения шлангов; отсутствие засорения клапанов 9 Закройте кран (А) манометра, затем постепенно закройте кран (В) манометра и убедитесь, что стрелка манометра стабилизировалась Измерьте давление Примечание: не держите кран (А) манометра закрытым более 5 секунд, это может привести к перегреву насоса Давление, развиваемое насосом 6700 7400 кПа 10 Откройте кран (А) полностью и заглушите двигатель Рулевое колесо Снятие Внимание: неосторожное обращение с подушкой безопасности может привести к ее самопроизвольному срабатыванию, что может нанести серьезные увечья Перед снятием подушки безопасности прочитайте раздел "Меры предосторожности при эксплуатации и проведении ремонтных работ" главы "Система пассивной безопасности" 1 Установите колеса в положение движения по прямой 2 Снимите подушку безопасности водителя (см главу "Система пассивной безопасности (SRS)") 3 Отсоедините разъем (А) выключателя звукового сигнала и разъем (В) переключателя выбора передаточного отношения 4 Отверните болт (А) крепления рулевого колеса 5 Установите съемник (В) и ослабьте посадку рулевого колеса 6 Снимите съемник 7 Отверните болт (А) и снимите рулевое колесо (В) Момент затяжки 39 Н ?м Установка Внимание: при установке рулевого колеса будьте аккуратны, осевые нагрузки могут повредить вал рулевой колонки 1 Убедитесь, что колеса установлены в положение движения по прямой 2 Установите и отрегулируйте спиральный провод (А) а) Установите спиральный провод б) Поверните спиральный провод по часовой стрелке до упора Пример текста из раздела " Тормозная система ":
б) При помощи микрометра измерьте толщину тормозного диска на расстоянии приблизительно 10 мм от края диска через каждые 45? Номинальная толщина 21 мм Минимально допустимая толщина19 мм в) Вычтите из максимальной измеренной величины минимальную Максимальная разница измерений 0,015 мм Если тормозной диск изношен неравномерно (разница измерений превышает максимально допустимую величину), проточите или замените тормозной диск Если толщина тормозного диска меньше минимально допустимой, замените тормозной диск 4 Проверьте толщину накладок тормозных колодок а) Поддомкратьте переднюю часть автомобиля и установите ее на подставки б) Снимите передние колёса в) Отверните болт и поднимите суппорт вверх г) Снимите прокладки и тормозные колодки Honda Logo (выпуска с 111998 г) и Honda Capa 1 внутренняя прокладка "В", 2 внутренняя прокладка "А", 3 внутренняя тормозная колодка, 4 внешняя тормозная колодка, 5 внешняя прокладка Honda Logo (выпуска до 111998 г) 1 внутренняя тормозная колодка, 2 внешняя тормозная колодка д) Проверьте толщину накладок тормозных колодок Стандартная толщина: Honda Logo (выпуска с 111998 г) и Honda Capa 9,0 мм Honda Logo (выпуска до 111998 г) 9,5 мм Минимальная толщина 1,6 мм е) Замените тормозные колодки комплектом (правая и левая сторона одновременно), если хоть одна из накладок колодки имеет минимальную или меньшую толщину Замена тормозных колодок 1 Поддомкратьте переднюю часть автомобиля и установите ее на подставки 2 Снимите передние колёса 3 Отверните болт и поднимите суппорт вверх 4 Снимите прокладки и тормозные колодки Honda Logo (выпуска с 111998 г) и Honda Capa 1 внутренняя прокладка "В", 2 внутренняя прокладка "А", 3 внутренняя тормозная колодка, 4 внешняя тормозная колодка, 5 внешняя прокладка Honda Logo (выпуска до 111998 г) 1 внутренняя тормозная колодка, 2 внешняя тормозная колодка 5 Снимите удерживающие пластинчатые вкладыши 6 Очистите скобу суппорта от грязи и посторонних предметов 7 Нанесите смазку на поверхности пластинчатого вкладыша контактирующие со скобой суппорта и установите пластинчатый вкладыш Пример текста из раздела " Кузов ":

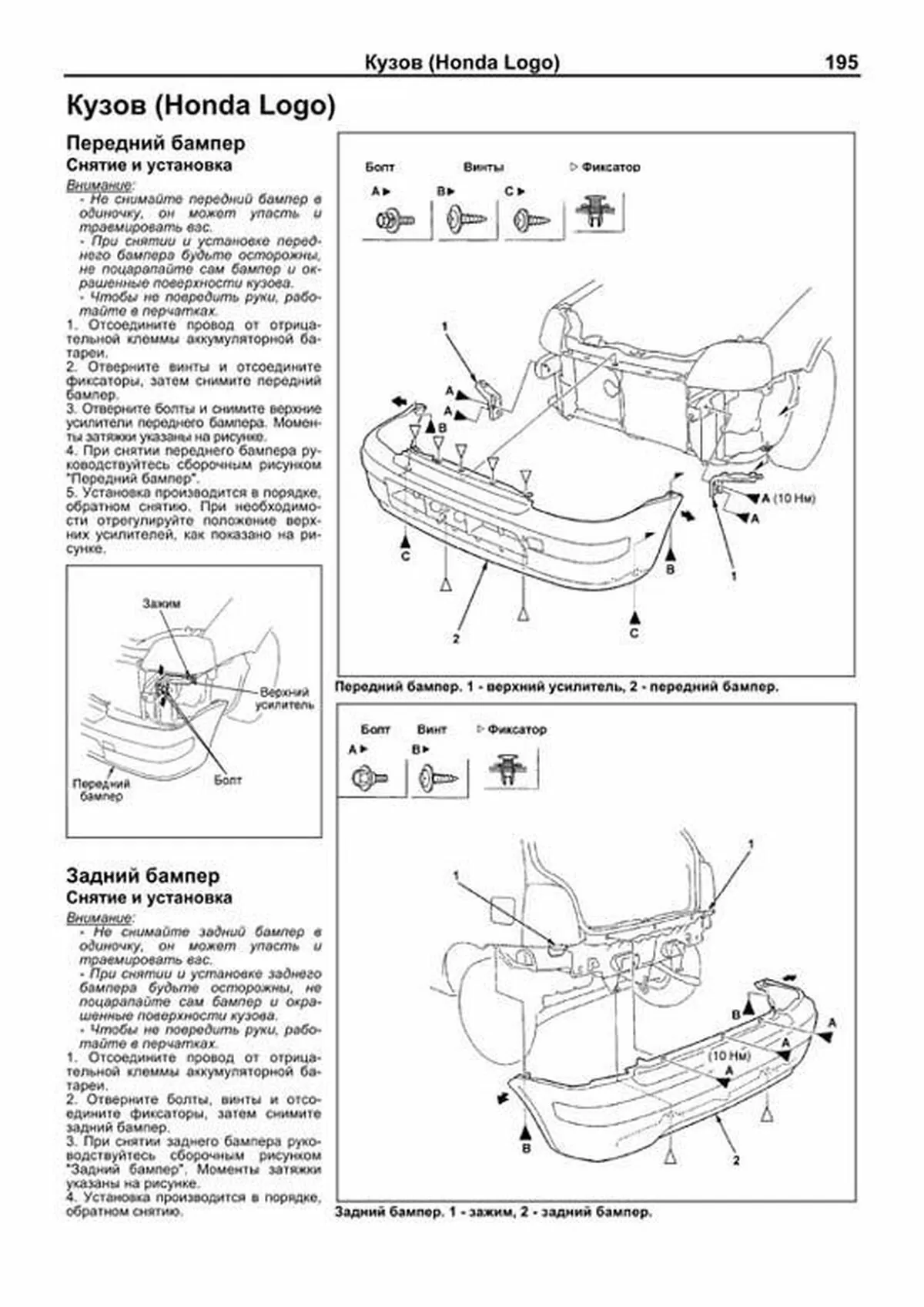

Передний бампер Снятие и установка Внимание: Не снимайте передний бампер в одиночку, он может упасть и травмировать Вас При снятии и установке переднего бампера будьте осторожны, не поцарапайте сам бампер и окрашенные поверхности кузова Чтобы не повредить руки, работайте в перчатках 1 Отсоедините провод от отрицательной клеммы аккумуляторной батареи 2 Отверните винты и отсоедините фиксаторы, затем снимите передний бампер 3 При снятии переднего бампера руководствуйтесь сборочным рисунком "Передний бампер" 4 Отверните болты и снимите усилители переднего бампера Моменты затяжки указаны на рисунке 1 усилитель, 2 верхний усилитель 5 Установка производится в порядке, обратном снятию Задний бампер Снятие и установка Внимание: Не снимайте задний бампер в одиночку, он может упасть и травмировать Вас При снятии и установке заднего бампера будьте осторожны, не поцарапайте сам бампер и окрашенные поверхности кузова Чтобы не повредить руки, работайте в перчатках 1 Отсоедините провод от отрицательной клеммы аккумуляторной батареи 2 Отверните болты, винты и отсоедините фиксаторы, затем снимите задний бампер 3 При снятии заднего бампера руководствуйтесь сборочным рисунком "Задний бампер" Снятие проводите в последовательности, указанной на рисунке Моменты затяжки болтов крепления деталей указаны на рисунке 4 Установка производится в порядке, обратном снятию Решетка радиатора Снятие и установка 1 (Модели с 2000 г) Снимите передний бампер (см раздел "Передний бампер") 2 Отсоедините фиксаторы, затем потяните решетку радиатора на себя и снимите ее с переднего бампера, как показано на рисунке 1 передний бампер, 2 решетка радиатора, 3 зажим, 4 фиксатор
