Артикул
702488
ISBN
5-88850-225-1
Издательство
Легион-Aвтодата
Серия
Автолюбитель
Кол-во страниц
216
Переплет
Мягкий
Язык
Русский
Формат (Ш x В)
205 x 285 мм
Цветность
Ч/Б
Бензиновые двигатели
3.0
Этот среднеразмерный кроссовер под престижной маркой «Лексус» выпускается японской корпорацией «Тойота», что является гарантией качества, удобства, безопасности и отличной технической оснащенности машины. Не случайно данный джип пережил уже три поколения и, скорее всего, увидит четвертое, ведь с каждым разом он приближается к совершенству, доставляя исключительно хорошие эмоции своим хозяевам и принося заслуженную прибыль островной компании.  Автомобилист вправе ожидать и получать от своего четырехколесного помощника максимальную отдачу в том случае, если он внимателен к машине – правильно использует технику, не забывает о техническом обслуживании по регламенту, обеспечивает правильный, оптимальный ремонт в случае, когда это нужно. На самом деле обязанности автовладельца вовсе не так тягостны и затратны, как это может показаться, особенно если рядом с ним есть источник информации по любым вопросам эксплуатации, ТО и починки машины. Полное руководство по ремонту Lexus RX 300, вышедшее новым тиражом после того, как все экземпляры первого издания были быстро разобраны мастерами и автолюбителями, станет хорошим подарком, который поможет в затруднительной ситуации на дороге, в гараже или на базе автосервиса.

В данном пособии рассматриваются автомобили Лексус указанной модели обоих поколений, выпускавшиеся в период с 1997 по 2003 годы. Они оснащены двигателем на бензине 1MZ-FE рабочим объемом 3.0 литра. Это руководство по ремонту Лексус RX 300 выпущено в серии «Автолюбитель», поэтому авторы уделили максимальное внимание нуждам и пожеланием водителей, интересующихся своей машиной и желающих своими силами заниматься ремонтом и техобслуживанием. Книга получилась не толстой (216 страниц), но при этом весьма информативной, наглядной и доступной по стилю написания.  В первой половине данного технического справочника приведена идентификация авто, дан перечень правил безопасности для всех, кто берется за управление или ремонт джипа; имеется также внимательный обзор устройства автомобиля и общие инструкции по ремонту. Далее приведена иллюстрированная инструкция по эксплуатации LEXUS RX300. Ещё одна наглядная и важная глава – техническое обслуживание и общие процедуры проверки и регулировки машины, где указаны интервалы всех профилактических работ, а также правила их выполнения с помощью необходимых материалов и инструментов.

Электрооборудование кроссовера должно быть всегда в порядке, поэтому в случае неудовлетворительной работы необходимо осуществить наладку или ремонт, зная все электросхемы LEXUS RX300. Максимально наглядным и подробным получился раздел по диагностике и ремонту Лексуса. в книге рассказано и показано, как нужно, шаг за шагом, собирать и разбирать, регулировать, заменять элементы машины, а также как действовать в случае конкретных неисправностей, имея под рукой стандартные инструменты.

Мы пока ещё не успели снять видеообзор для данного товара, поэтому просто показываем вам, что из себя представляют мануалы от этого производителя.

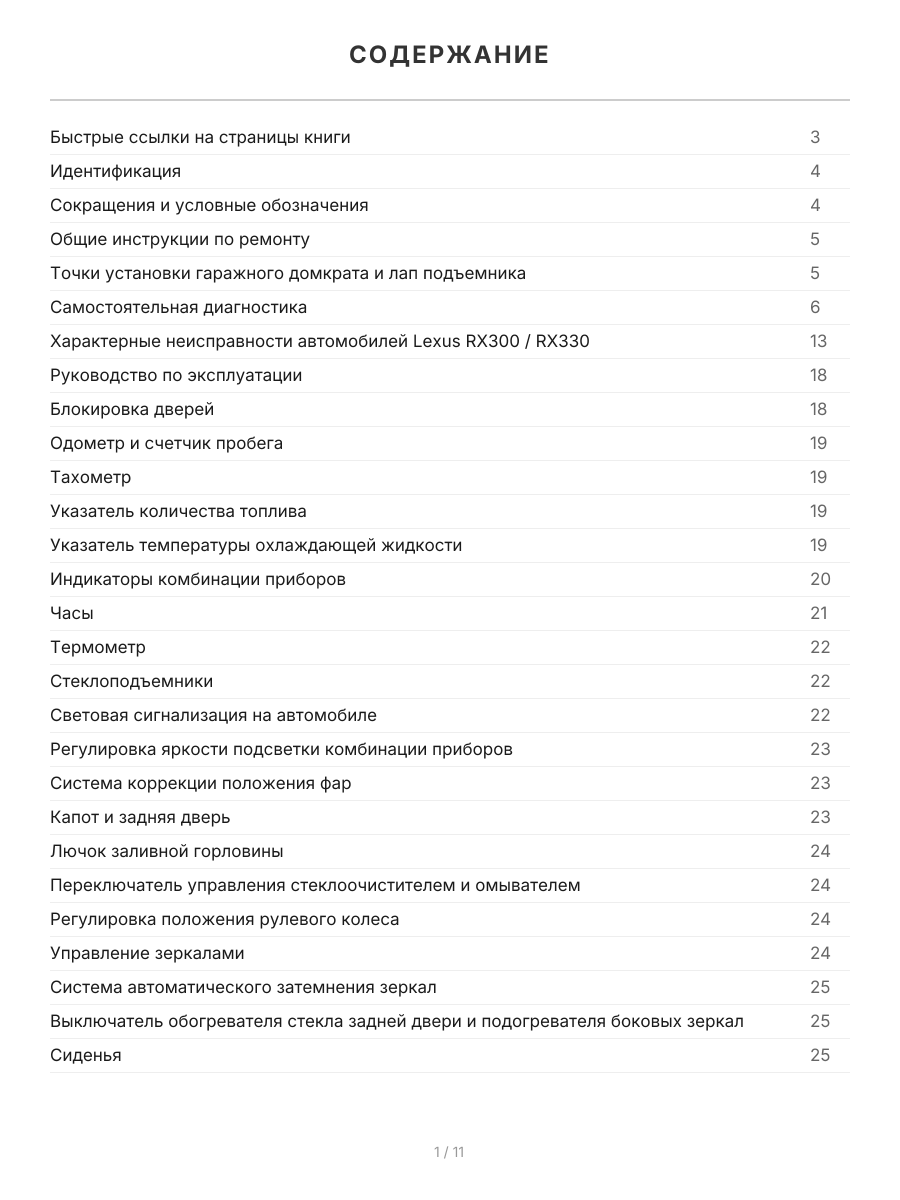

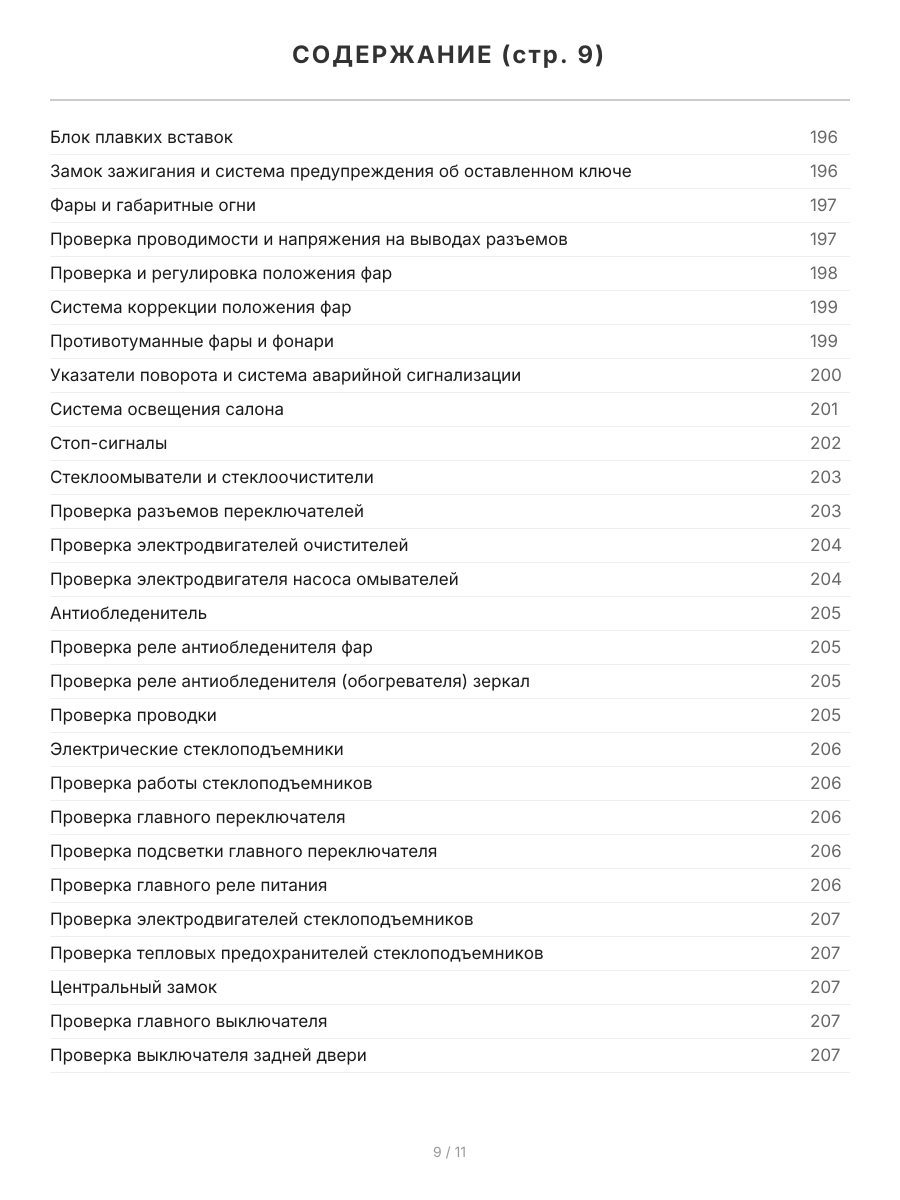

Оглавление
Скрыть оглавление

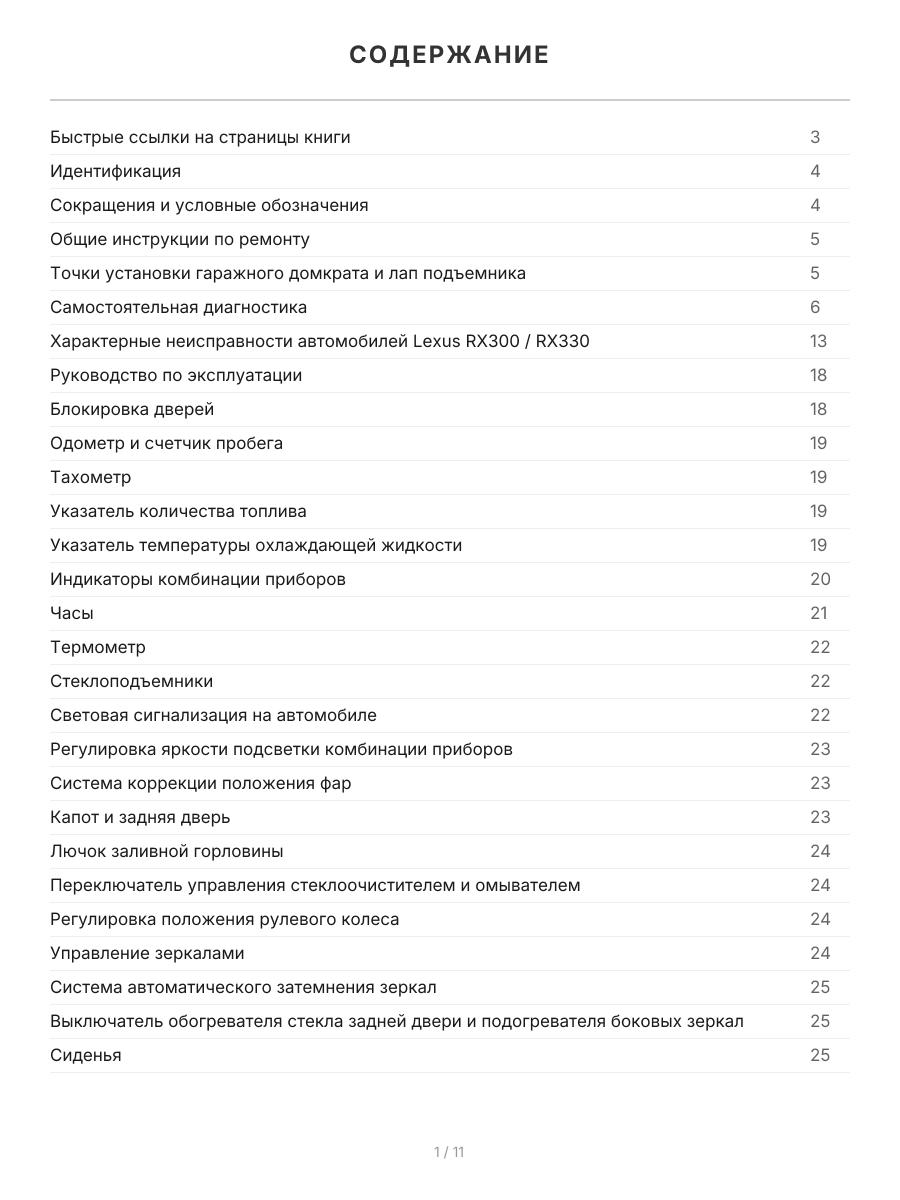

Быстрые ссылки на страницы книги 3
Идентификация 4
Сокращения и условные обозначения 4
Общие инструкции по ремонту 5
Точки установки гаражного домкрата и лап подъемника 5
Самостоятельная диагностика 6
Характерные неисправности автомобилей Lexus RX300 / RX330 13
Руководство по эксплуатации 18
Блокировка дверей 18
Одометр и счетчик пробега 19
Тахометр 19
Указатель количества топлива 19
Указатель температуры охлаждающей жидкости 19
Индикаторы комбинации приборов 20
Часы 21
Термометр 22
Стеклоподъемники 22
Световая сигнализация на автомобиле 22
Регулировка яркости подсветки комбинации приборов 23
Система коррекции положения фар 23
Капот и задняя дверь 23
Лючок заливной горловины 24
Переключатель управления стеклоочистителем и омывателем 24
Регулировка положения рулевого колеса 24
Управление зеркалами 24
Система автоматического затемнения зеркал 25
Выключатель обогревателя стекла задней двери и подогревателя боковых зеркал 25
Сиденья 25

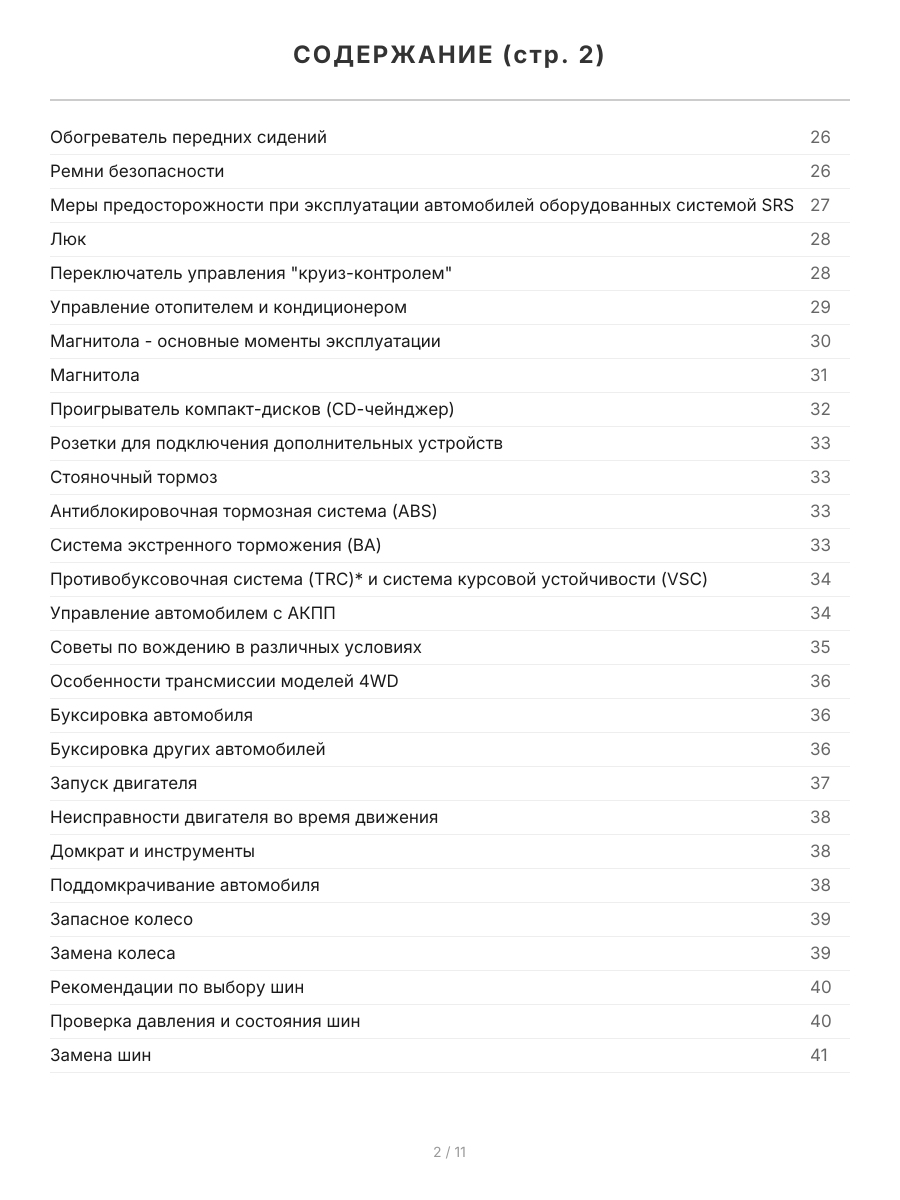

Обогреватель передних сидений 26
Ремни безопасности 26
Меры предосторожности при эксплуатации автомобилей оборудованных системой SRS 27
Люк 28
Переключатель управления "круиз-контролем" 28
Управление отопителем и кондиционером 29
Магнитола - основные моменты эксплуатации 30
Магнитола 31
Проигрыватель компакт-дисков (CD-чейнджер) 32
Розетки для подключения дополнительных устройств 33
Стояночный тормоз 33
Антиблокировочная тормозная система (ABS) 33
Система экстренного торможения (ВА) 33
Противобуксовочная система (TRC)* и система курсовой устойчивости (VSC) 34
Управление автомобилем с АКПП 34
Советы по вождению в различных условиях 35
Особенности трансмиссии моделей 4WD 36
Буксировка автомобиля 36
Буксировка других автомобилей 36
Запуск двигателя 37
Неисправности двигателя во время движения 38
Домкрат и инструменты 38
Поддомкрачивание автомобиля 38
Запасное колесо 39
Замена колеса 39
Рекомендации по выбору шин 40
Проверка давления и состояния шин 40
Замена шин 41

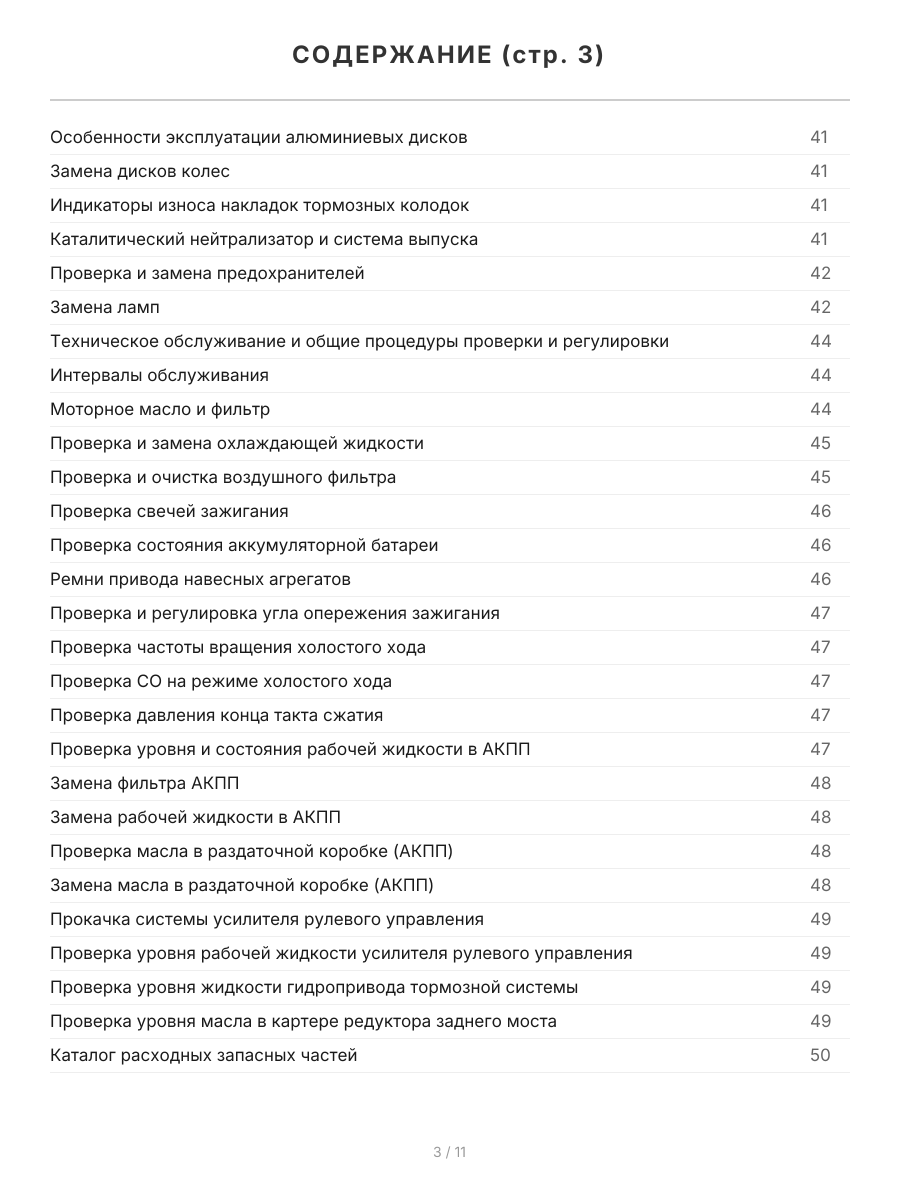

Особенности эксплуатации алюминиевых дисков 41
Замена дисков колес 41
Индикаторы износа накладок тормозных колодок 41
Каталитический нейтрализатор и система выпуска 41
Проверка и замена предохранителей 42
Замена ламп 42
Техническое обслуживание и общие процедуры проверки и регулировки 44
Интервалы обслуживания 44
Моторное масло и фильтр 44
Проверка и замена охлаждающей жидкости 45
Проверка и очистка воздушного фильтра 45
Проверка свечей зажигания 46
Проверка состояния аккумуляторной батареи 46
Ремни привода навесных агрегатов 46
Проверка и регулировка угла опережения зажигания 47
Проверка частоты вращения холостого хода 47
Проверка СО на режиме холостого хода 47
Проверка давления конца такта сжатия 47
Проверка уровня и состояния рабочей жидкости в АКПП 47
Замена фильтра АКПП 48
Замена рабочей жидкости в АКПП 48
Проверка масла в раздаточной коробке (АКПП) 48
Замена масла в раздаточной коробке (АКПП) 48
Прокачка системы усилителя рулевого управления 49
Проверка уровня рабочей жидкости усилителя рулевого управления 49
Проверка уровня жидкости гидропривода тормозной системы 49
Проверка уровня масла в картере редуктора заднего моста 49
Каталог расходных запасных частей 50

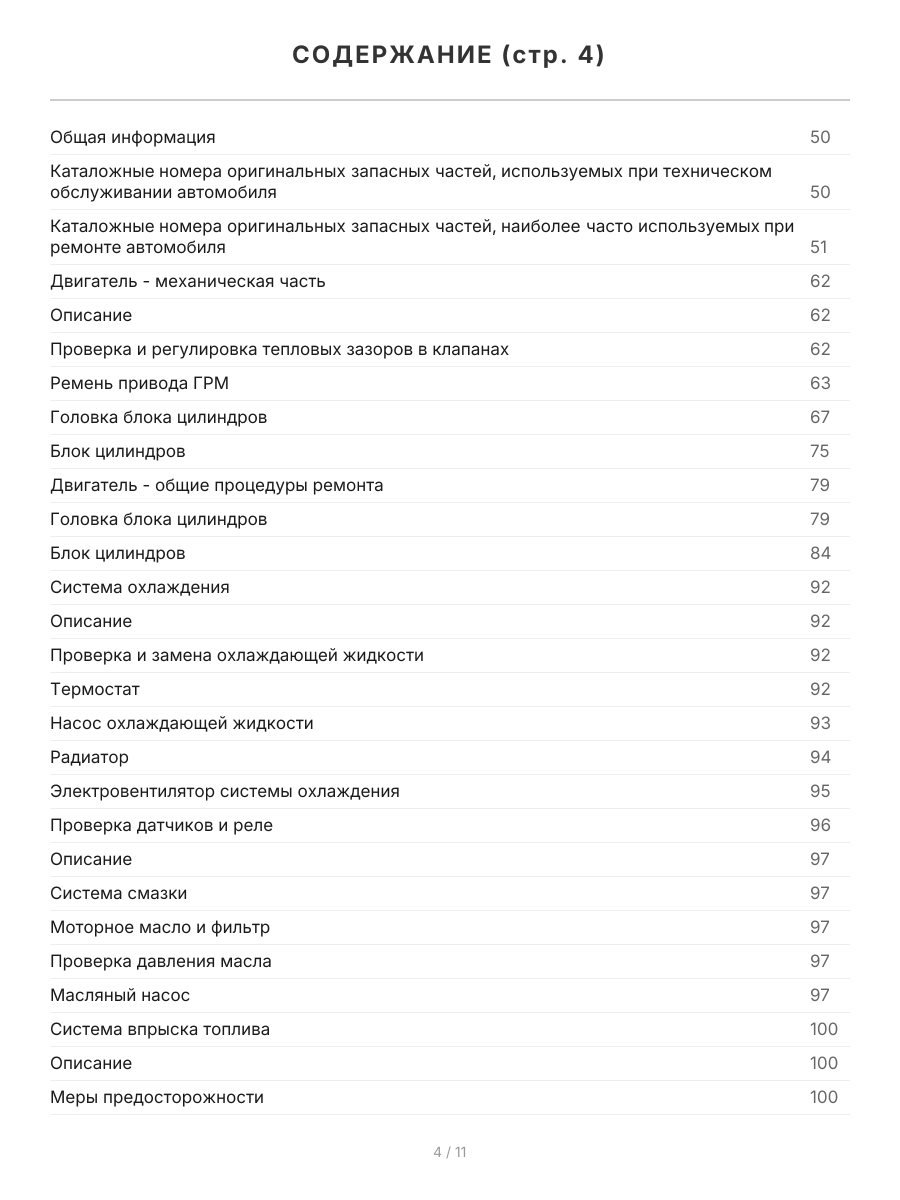

Общая информация 50
Каталожные номера оригинальных запасных частей, используемых при техническом обслуживании автомобиля 50
Каталожные номера оригинальных запасных частей, наиболее часто используемых при ремонте автомобиля 51
Двигатель - механическая часть 62
Описание 62
Проверка и регулировка тепловых зазоров в клапанах 62
Ремень привода ГРМ 63
Головка блока цилиндров 67
Блок цилиндров 75
Двигатель - общие процедуры ремонта 79
Головка блока цилиндров 79
Блок цилиндров 84
Система охлаждения 92
Описание 92
Проверка и замена охлаждающей жидкости 92
Термостат 92
Насос охлаждающей жидкости 93
Радиатор 94
Электровентилятор системы охлаждения 95
Проверка датчиков и реле 96
Описание 97
Система смазки 97
Моторное масло и фильтр 97
Проверка давления масла 97
Масляный насос 97
Система впрыска топлива 100
Описание 100
Меры предосторожности 100

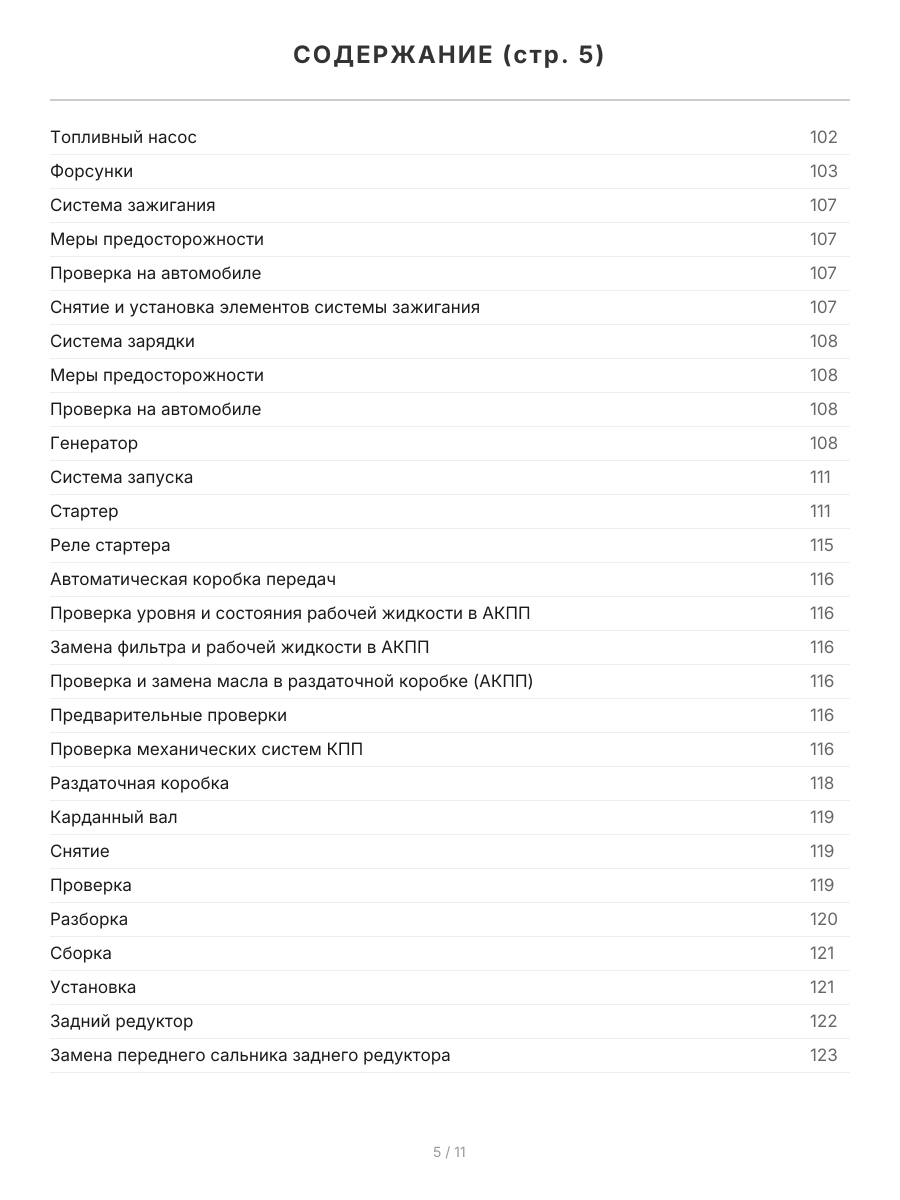

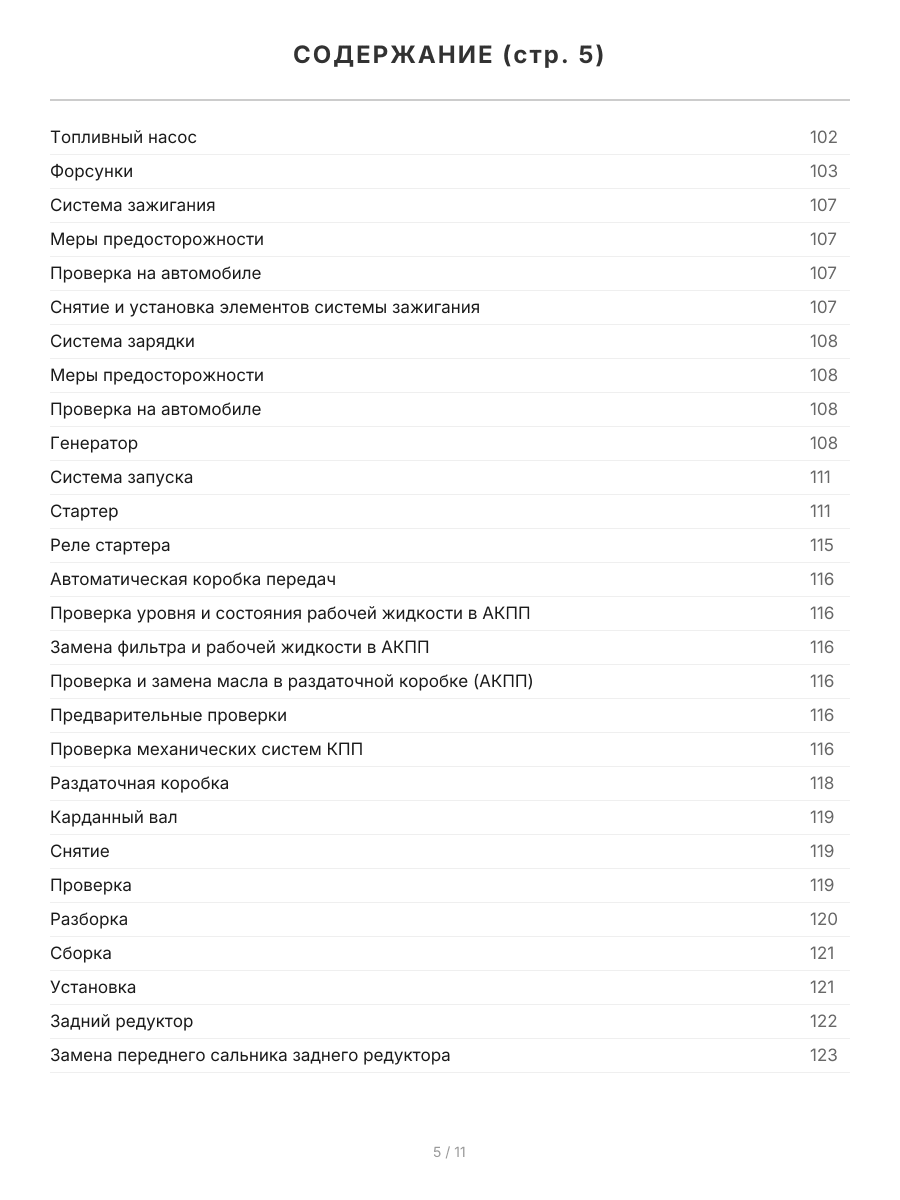

Топливный насос 102
Форсунки 103
Система зажигания 107
Меры предосторожности 107
Проверка на автомобиле 107
Снятие и установка элементов системы зажигания 107
Система зарядки 108
Меры предосторожности 108
Проверка на автомобиле 108
Генератор 108
Система запуска 111
Стартер 111
Реле стартера 115
Автоматическая коробка передач 116
Проверка уровня и состояния рабочей жидкости в АКПП 116
Замена фильтра и рабочей жидкости в АКПП 116
Проверка и замена масла в раздаточной коробке (АКПП) 116
Предварительные проверки 116
Проверка механических систем КПП 116
Раздаточная коробка 118
Карданный вал 119
Снятие 119
Проверка 119
Разборка 120
Сборка 121
Установка 121
Задний редуктор 122
Замена переднего сальника заднего редуктора 123

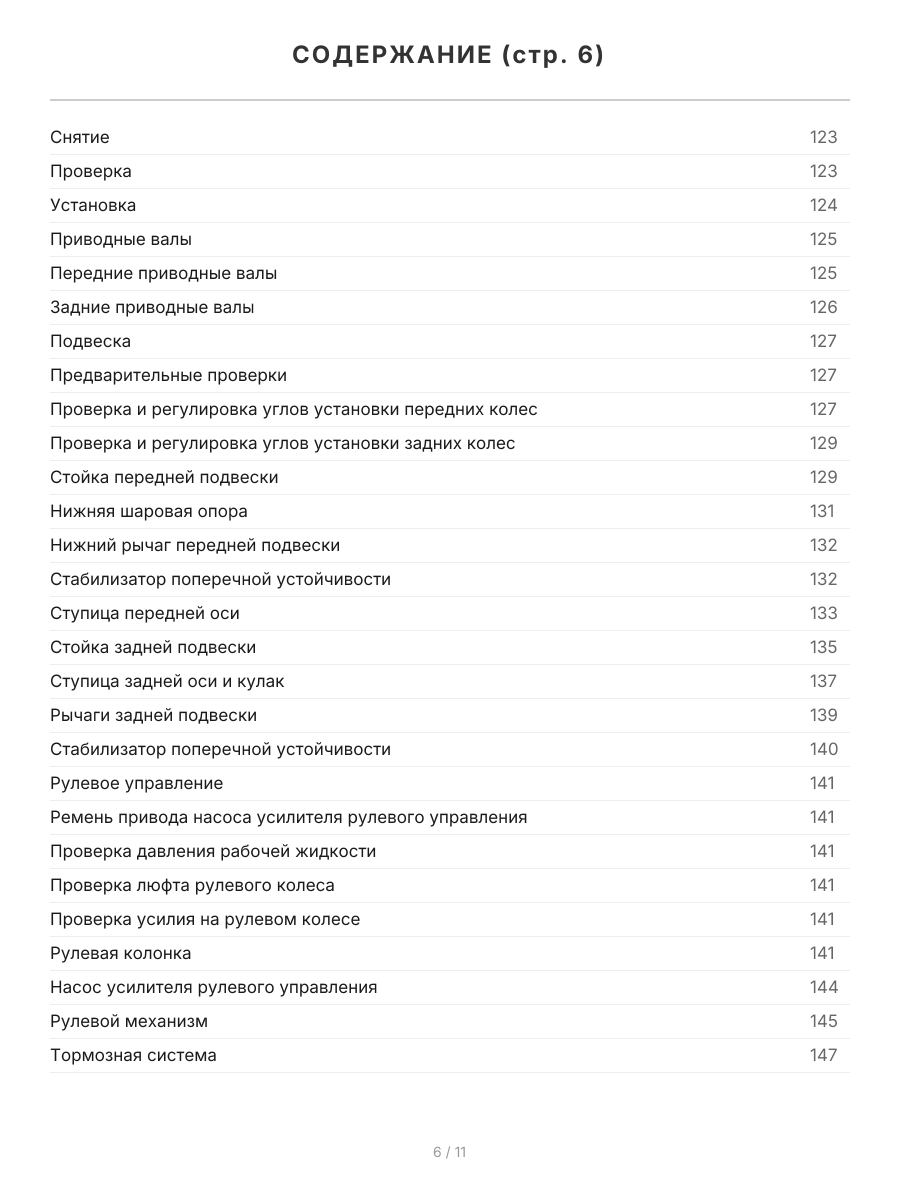

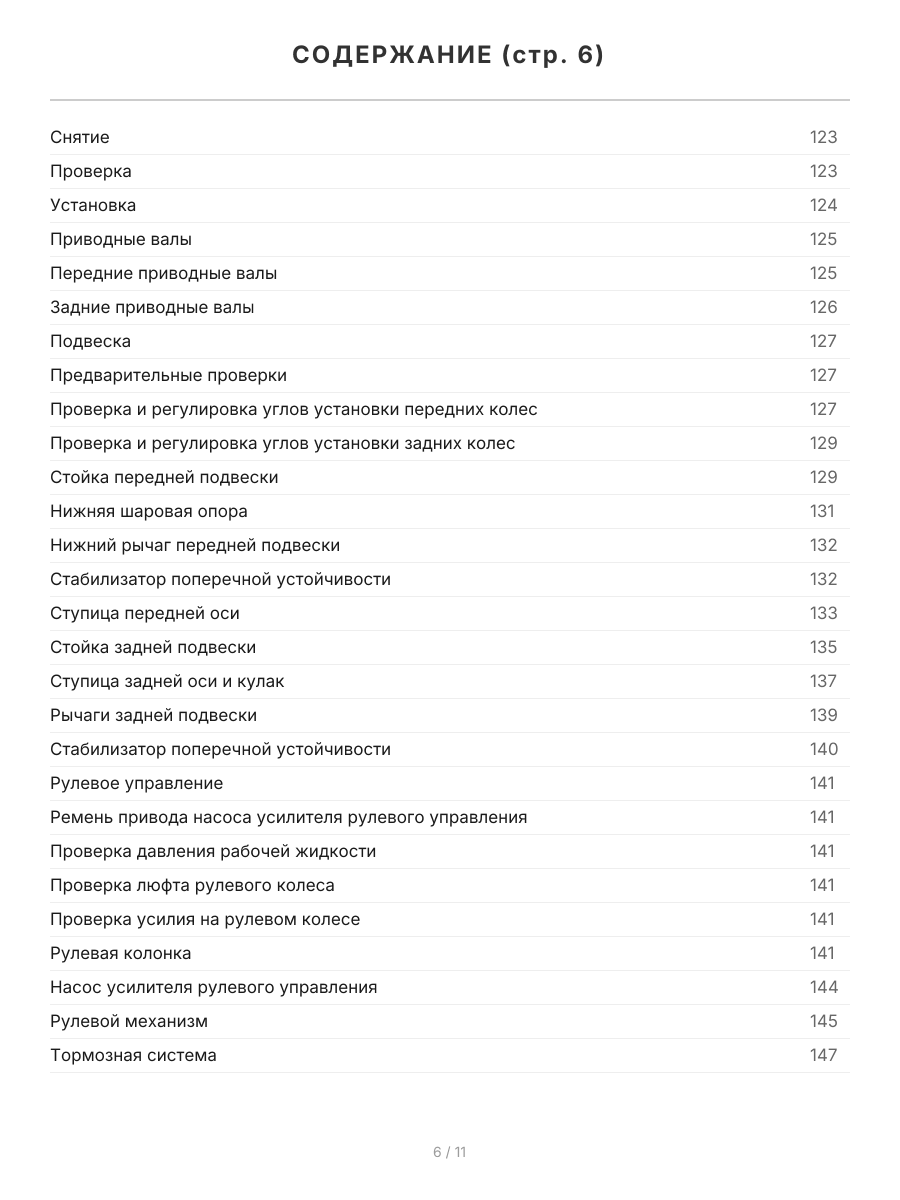

Снятие 123
Проверка 123
Установка 124
Приводные валы 125
Передние приводные валы 125
Задние приводные валы 126
Подвеска 127
Предварительные проверки 127
Проверка и регулировка углов установки передних колес 127
Проверка и регулировка углов установки задних колес 129
Стойка передней подвески 129
Нижняя шаровая опора 131
Нижний рычаг передней подвески 132
Стабилизатор поперечной устойчивости 132
Ступица передней оси 133
Стойка задней подвески 135
Ступица задней оси и кулак 137
Рычаги задней подвески 139
Стабилизатор поперечной устойчивости 140
Рулевое управление 141
Ремень привода насоса усилителя рулевого управления 141
Проверка давления рабочей жидкости 141
Проверка люфта рулевого колеса 141
Проверка усилия на рулевом колесе 141
Рулевая колонка 141
Насос усилителя рулевого управления 144
Рулевой механизм 145
Тормозная система 147

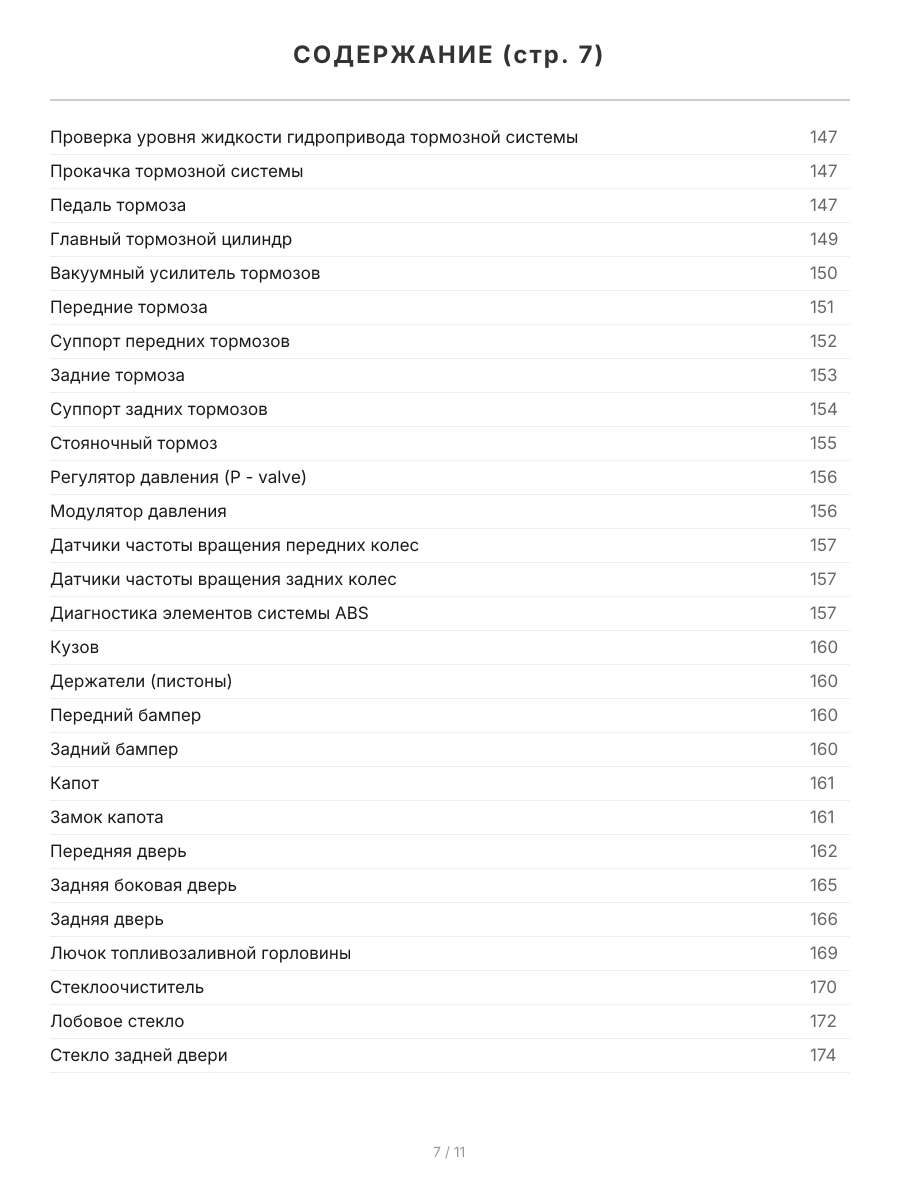

Проверка уровня жидкости гидропривода тормозной системы 147
Прокачка тормозной системы 147
Педаль тормоза 147
Главный тормозной цилиндр 149
Вакуумный усилитель тормозов 150
Передние тормоза 151
Суппорт передних тормозов 152
Задние тормоза 153
Суппорт задних тормозов 154
Стояночный тормоз 155
Регулятор давления (P - valve) 156
Модулятор давления 156
Датчики частоты вращения передних колес 157
Датчики частоты вращения задних колес 157
Диагностика элементов системы ABS 157
Кузов 160
Держатели (пистоны) 160
Передний бампер 160
Задний бампер 160
Капот 161
Замок капота 161
Передняя дверь 162
Задняя боковая дверь 165
Задняя дверь 166
Лючок топливозаливной горловины 169
Стеклоочиститель 170
Лобовое стекло 172
Стекло задней двери 174

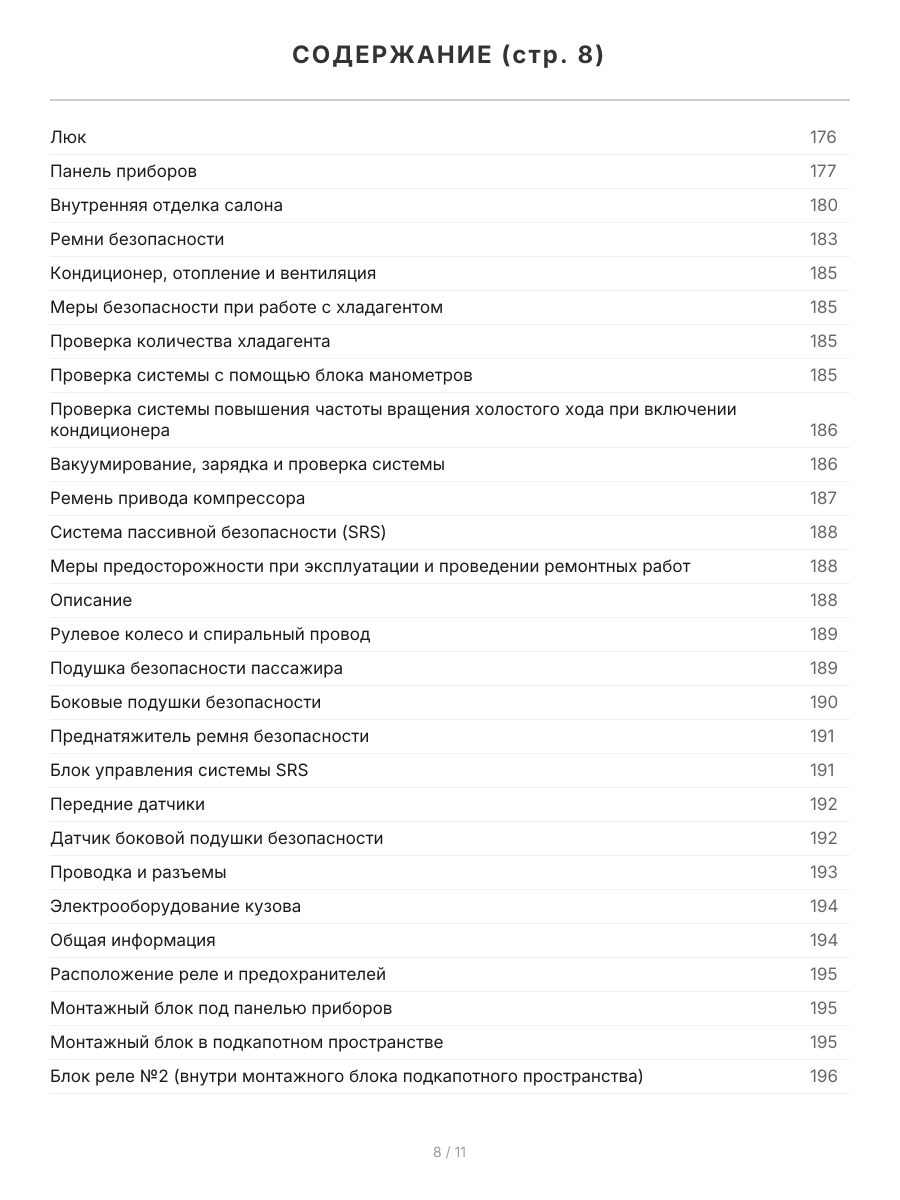

Люк 176
Панель приборов 177
Внутренняя отделка салона 180
Ремни безопасности 183
Кондиционер, отопление и вентиляция 185
Меры безопасности при работе с хладагентом 185
Проверка количества хладагента 185
Проверка системы с помощью блока манометров 185
Проверка системы повышения частоты вращения холостого хода при включении кондиционера 186
Вакуумирование, зарядка и проверка системы 186
Ремень привода компрессора 187
Система пассивной безопасности (SRS) 188
Меры предосторожности при эксплуатации и проведении ремонтных работ 188
Описание 188
Рулевое колесо и спиральный провод 189
Подушка безопасности пассажира 189
Боковые подушки безопасности 190
Преднатяжитель ремня безопасности 191
Блок управления системы SRS 191
Передние датчики 192
Датчик боковой подушки безопасности 192
Проводка и разъемы 193
Электрооборудование кузова 194
Общая информация 194
Расположение реле и предохранителей 195
Монтажный блок под панелью приборов 195
Монтажный блок в подкапотном пространстве 195
Блок реле №2 (внутри монтажного блока подкапотного пространства) 196

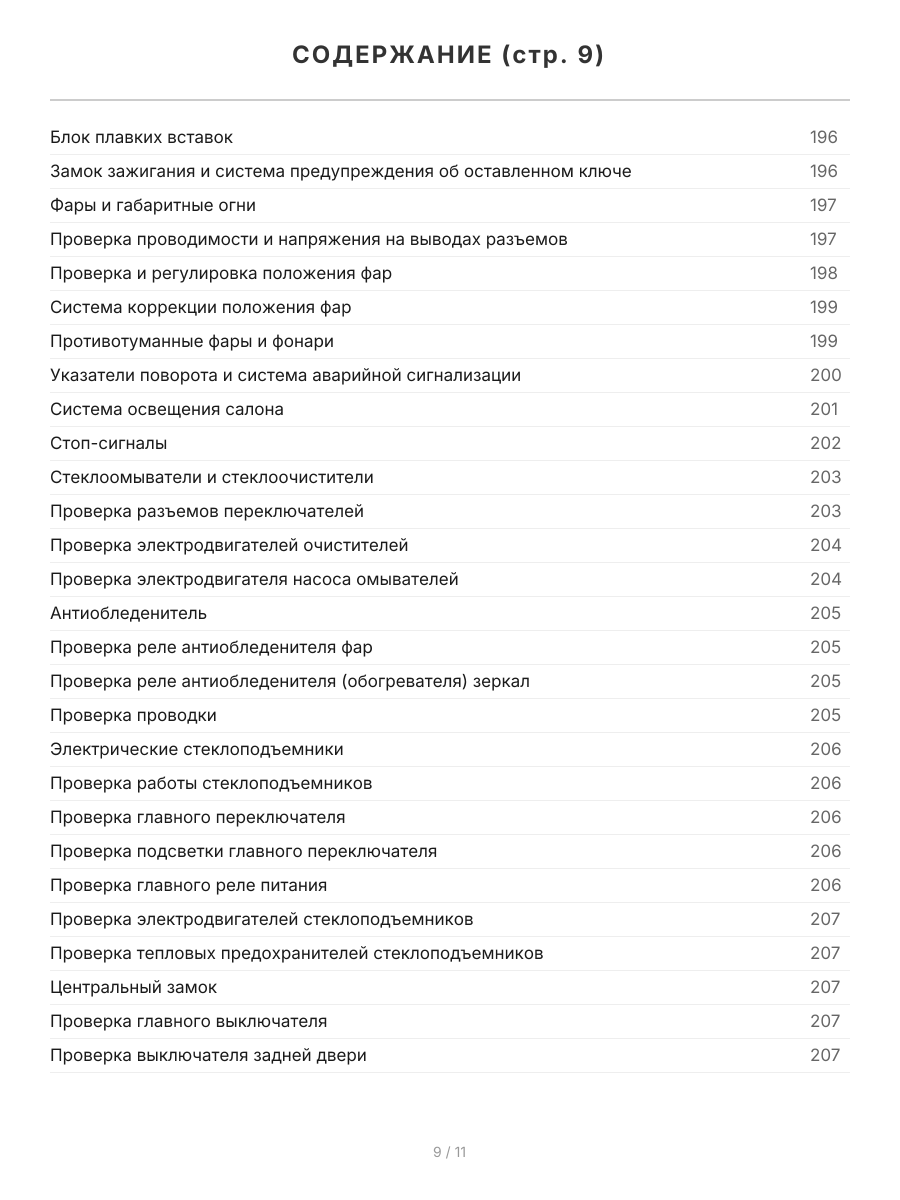

Блок плавких вставок 196
Замок зажигания и система предупреждения об оставленном ключе 196
Фары и габаритные огни 197
Проверка проводимости и напряжения на выводах разъемов 197
Проверка и регулировка положения фар 198
Система коррекции положения фар 199
Противотуманные фары и фонари 199
Указатели поворота и система аварийной сигнализации 200
Система освещения салона 201
Стоп-сигналы 202
Стеклоомыватели и стеклоочистители 203
Проверка разъемов переключателей 203
Проверка электродвигателей очистителей 204
Проверка электродвигателя насоса омывателей 204
Антиобледенитель 205
Проверка реле антиобледенителя фар 205
Проверка реле антиобледенителя (обогревателя) зеркал 205
Проверка проводки 205
Электрические стеклоподъемники 206
Проверка работы стеклоподъемников 206
Проверка главного переключателя 206
Проверка подсветки главного переключателя 206
Проверка главного реле питания 206
Проверка электродвигателей стеклоподъемников 207
Проверка тепловых предохранителей стеклоподъемников 207
Центральный замок 207
Проверка главного выключателя 207
Проверка выключателя задней двери 207

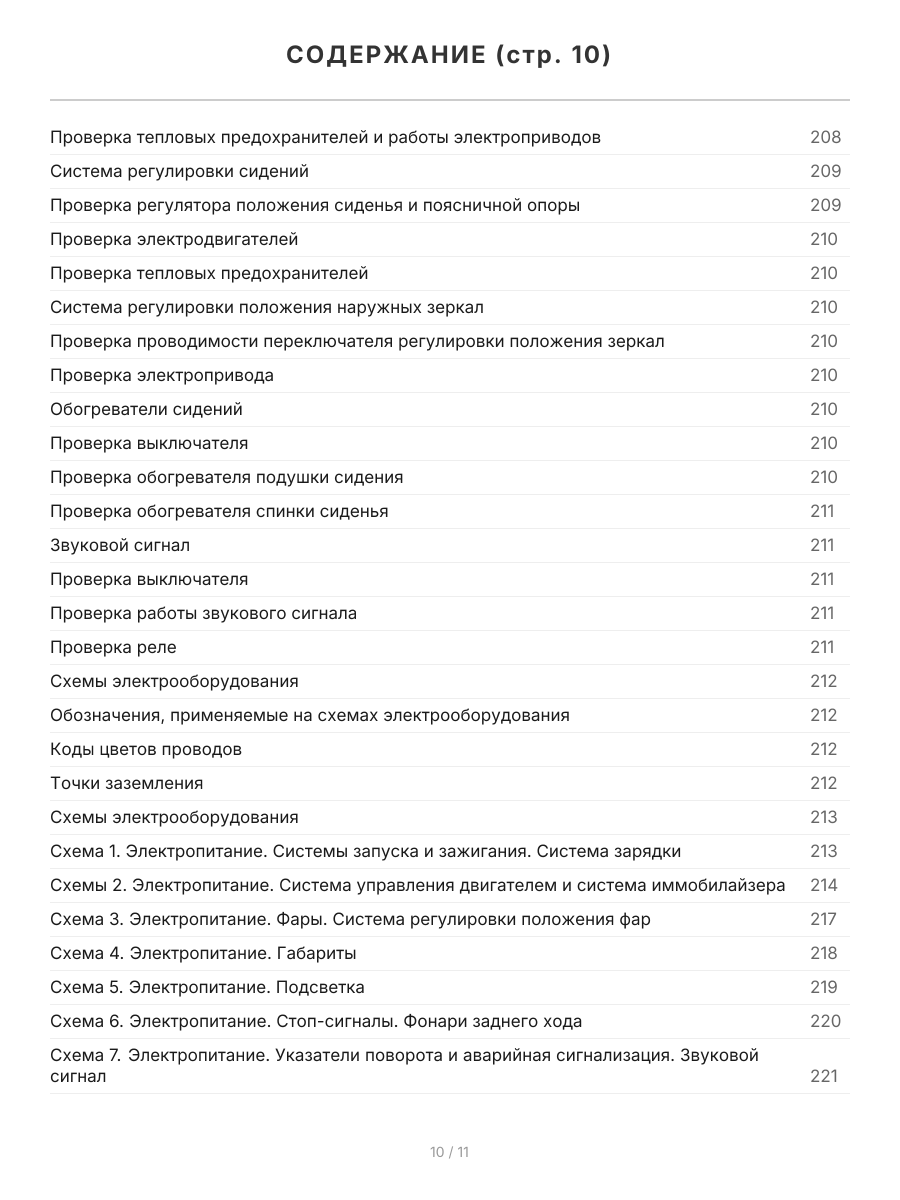

Проверка тепловых предохранителей и работы электроприводов 208
Система регулировки сидений 209
Проверка регулятора положения сиденья и поясничной опоры 209
Проверка электродвигателей 210
Проверка тепловых предохранителей 210
Система регулировки положения наружных зеркал 210
Проверка проводимости переключателя регулировки положения зеркал 210
Проверка электропривода 210
Обогреватели сидений 210
Проверка выключателя 210
Проверка обогревателя подушки сидения 210
Проверка обогревателя спинки сиденья 211
Звуковой сигнал 211
Проверка выключателя 211
Проверка работы звукового сигнала 211
Проверка реле 211
Схемы электрооборудования 212
Обозначения, применяемые на схемах электрооборудования 212
Коды цветов проводов 212
Точки заземления 212
Схемы электрооборудования 213
Схема 1 Электропитание Системы запуска и зажигания Система зарядки 213
Схемы 2 Электропитание Система управления двигателем и система иммобилайзера 214
Схема 3 Электропитание Фары Система регулировки положения фар 217
Схема 4 Электропитание Габариты 218
Схема 5 Электропитание Подсветка 219
Схема 6 Электропитание Стоп-сигналы Фонари заднего хода 220
Схема 7 Электропитание Указатели поворота и аварийная сигнализация Звуковой сигнал 221

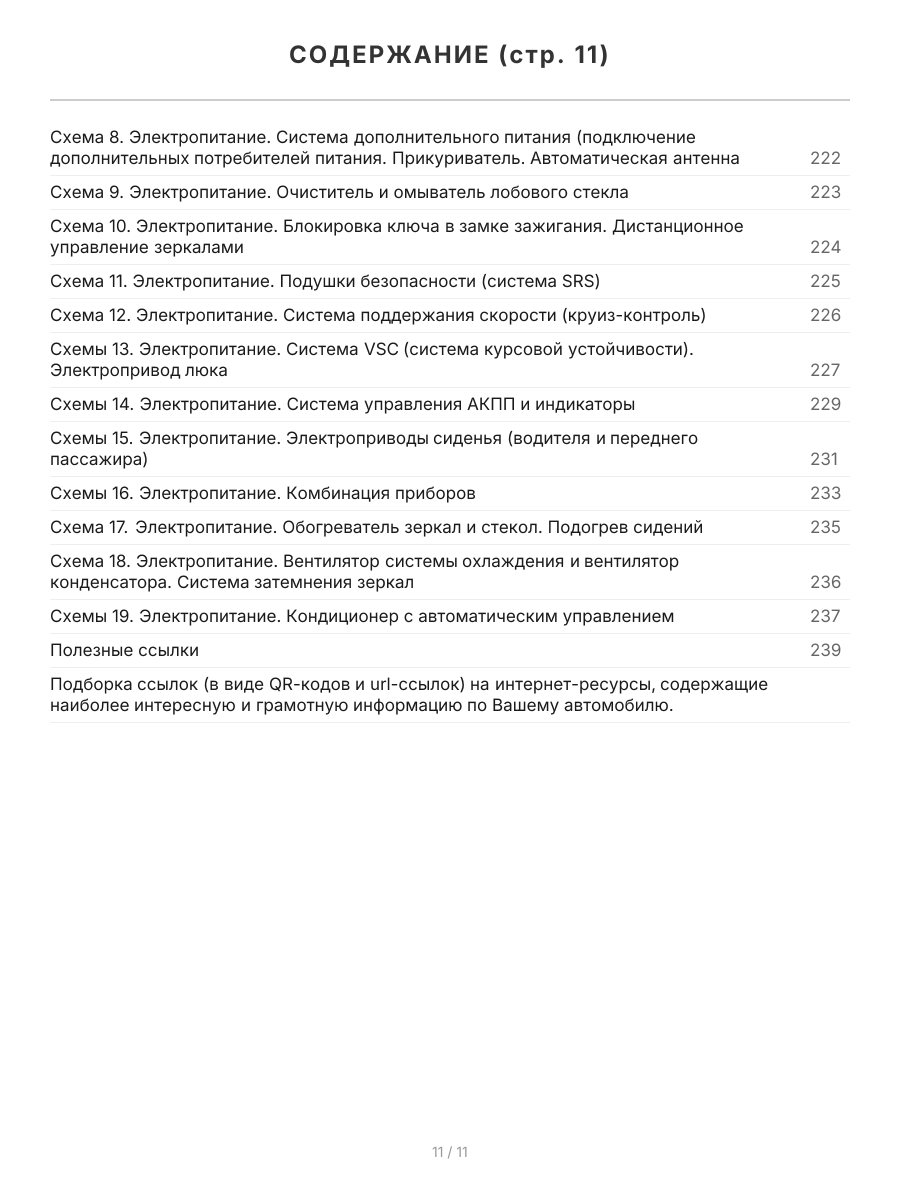

Схема 8 Электропитание Система дополнительного питания (подключение дополнительных потребителей питания Прикуриватель Автоматическая антенна 222
Схема 9 Электропитание Очиститель и омыватель лобового стекла 223
Схема 10 Электропитание Блокировка ключа в замке зажигания Дистанционное управление зеркалами 224
Схема 11 Электропитание Подушки безопасности (система SRS) 225
Схема 12 Электропитание Система поддержания скорости (круиз-контроль) 226
Схемы 13 Электропитание Система VSC (система курсовой устойчивости) Электропривод люка 227
Схемы 14 Электропитание Система управления АКПП и индикаторы 229
Схемы 15 Электропитание Электроприводы сиденья (водителя и переднего пассажира) 231
Схемы 16 Электропитание Комбинация приборов 233
Схема 17 Электропитание Обогреватель зеркал и стекол Подогрев сидений 235
Схема 18 Электропитание Вентилятор системы охлаждения и вентилятор конденсатора Система затемнения зеркал 236
Схемы 19 Электропитание Кондиционер с автоматическим управлением 237
Полезные ссылки 239
Подборка ссылок (в виде QR-кодов и url-ссылок) на интернет-ресурсы, содержащие наиболее интересную и грамотную информацию по Вашему автомобилю
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Руководство по эксплуатации ":
Магнитола Настройка громкости, баланса и тембра звука 1 Выключатель (1) "POWER"/Регулятор громкости Выключатель (1) позволяет включать/выключать питание и настраивать громкость Нажмите на выключатель (1) один раз, чтобы включить магнитолу Для выключения необходимо еще раз нажать на выключатель Поворачивайте ручку вправо, чтобы прибавить громкость, и влево, чтобы убавить 2 Кнопка (7) "MODE"/ Регулятор тембра и баланса Кнопка (7) позволяет переключать параметры настройки баланса между правыми и левыми, передними и задними динамиками и настройки тембра; позволяет производить настройку выбранных параметров При нажатии на кнопку (7) происходит переключение параметров регулировки, при этом на дисплее высвечивается название параметра Параметр настройки Название параметра Баланс между передними и задними динамиками FAd Тембр низких частот BAS Тембр средних частот Mid Тембр высоких частот TRE Баланс между правыми и левыми динамиками BAL Поворачивайте ручку, чтобы настроить выбранный параметр Настройка параметра высвечивается на дисплее Название параметра (уровень регулировки) Поворот ручки влево Поворот ручки вправо FAd (F7 R7) На передние динамики На задние динамики BAS (-5 +5) Mid (-5 +5) Слабый Сильный TRE (-5 +5) BAL (L7 R7) На левые динамики На правые динамики 3 При нажатии на кнопку (8) “MUTE” громкость звучания моментально уменьшается Для включения звука, нажмите на кнопку Настройка и прослушивание радиостанций 1 Кнопка (3) включения диапазона AM Позволяет включать радио и переключать на диапазон AM На дисплее высвечивается выбранный диапазон 2 Кнопка (4) включения диапазона FM Позволяет включать радио и переключать на диапазон FM На дисплее высвечивается выбранный диапазон 3 Кнопка (11) "TUNE" Позволяет настраивать радиостанции Для увеличения частоты нажимайте на кнопку “TUNE?SEEK” со стороны "?", для уменьшения – со стороны "?" Для включения автоматического поиска радиостанции нажмите на кнопку и удерживайте ее до звукового сигнала Поиск остановится при нахождении устойчивого сигнала Если необходимо принудительно остановить поиск, то нажмите на кнопку еще раз При стереофоническом приеме на дисплее высвечивается индикатор "ST" 4 Кнопки программирования и переключения программ (13) Настройки наиболее часто слушаемых радиостанций можно занести в память и переключаться на них при помощи одного нажатия кнопки (13) Для программирование настроек выполните следующие действия: Настройтесь на нужную радиостанцию при помощи кнопки "TUNE" Нажмите и удерживайте одну из кнопок (13) до звукового сигнала Примечание: при отсоединении магнитолы, замене аккумуляторной батареи или замене предохранителей память настроек магнитолы стирается 5 Сканирование запрограммированных частот радиостанций Нажмите на кнопку "P?SCAN" (до звукового сигнала), приемник начнет воспроизводить предварительно настроенные радиостанции по несколько секунд Для выбора нужной станции нажмите еще раз кнопку "P?SCAN" 6 Сканирование всех частот Нажмите на кнопку "SCAN", приемник будет сканировать все частоты подряд Поиск остановится при нахождении устойчивого сигнала на 5 секунд и возобновится Для остановки поиска нажмите еще раз на кнопку "SCAN" Управление кассетным проигрывателем 1 Кнопка (5) "TAPE" Переключение магнитолы в режим кассетного проигрывателя производится нажатием на кнопку (5) "TAPE" Если вставить кассету, происходит автоматический переход в режим кассетного проигрывателя, и начинает воспроизводиться аудиозапись на кассете Также кнопку (5) можно использовать для остановки перемотки 2 Кнопка (?) перемотки кассеты вперед Позволяет перематывать кассету вперед Чтобы остановить перемотку, нажмите на кнопку перемотки еще раз или на кнопку "TAPE" 3 Кнопка (?) перемотки кассеты назад Позволяет перематывать кассету назад Чтобы остановить перемотку, нажмите на кнопку перемотки еще раз или на кнопку "TAPE" 4 Кнопка (??) изменения направления воспроизведения кассеты Позволяет изменить направление воспроизведения кассеты 5 При нажатии на кнопку (12) вставленная кассета извлекается 6 Кнопка циклического воспроизведения текущей записи "RPT" Позволяет осуществлять циклическое воспроизведение текущей записи Если нажать на кнопку "RPT", будет воспроизводиться одна и та же запись до тех пор, пока повтор не будет отключен Для отключения режима повтора нажмите на кнопку еще раз Магнитола Пример текста из раздела " Подвеска ":
г) Отверните три гайки крепления стойки к кузову автомобиля, снимите усилитель и стойку в сборе Момент затяжки80 Н?м д) Отверните гайки, снимите болты и отсоедините стойку от поворотного кулака Момент затяжки210 Н?м Разборка Снимите пружину а) Установите болт и две гайки на кронштейн в нижней части стойки и закрепите ее в тисках б) С помощью специнструмента сожмите пружину Внимание: при сжатии пружины не зацепляйте специнструмент за нижний и верхний витки пружины Также не повредите нижнее седло пружины Не используйте гайковерт ударного действия, это может привести к повреждению специнструмента в) Отверните гайку г) Снимите: верхнюю опору стойки, подшипник, верхнее седло пружины, верхний виброизолятор, пружину, ограничитель хода сжатия, нижний виброизолятор Проверка амортизатора Вытягивая и утапливая шток амортизатора проверьте, чтобы его ход был плавным и отсутствовали постороннее сопротивление или шум При неисправности замените амортизатор Удаление газа 1 Полностью вытяните шток амортизатора 2 Используя дрель, просверлите отверстие в цилиндре, в месте показанном на рисунке для выпуска газа Внимание: выпуск газа безопасен, но при сверлении может вылетать стружка Сборка 1 Установите нижний виброизолятор на стойку Примечание: установите нижний виброизолятор так, чтобы пазы нижнего седла пружины и виброизолятора совпали 2 Установите ограничитель хода сжатия пружины на шток 3 Установите пружину а) Используя специнструмент, сожмите пружину Внимание: при сжатии пружины не зацепляйте специнструмент за нижний и верхний витки пружины б) Установите пружину на стойку Примечание: установите нижний конец пружины в паз нижнего седла стойки Пример текста из раздела " Подвеска ":
д) Опустите кулак, снимите болты крепления нижней части стойки к кулаку и стойку в сборе Примечание: при установке смажьте гайки моторным маслом 8 Установка производится в порядке, обратном снятию Моменты затяжки болтов и гаек крепления указаны на сборочном рисунке 9 После установки проверьте углы установки задних колес и работу антиблокировочной системы тормозов (ABS) Разборка Снимите пружину а) Установите болт и две гайки на кронштейн в нижней части стойки и закрепите ее в тисках б) С помощью специнструмента сожмите пружину Внимание: при сжатии пружины не зацепляйте специнструмент за нижний и верхний витки пружины Также не повредите нижнее седло пружины, не используйте гайковерт ударного действия, это может повредить специнструмент в) Отверните гайку г) Снимите: втулку; верхнюю опору стойки; пружину; ограничитель хода сжатия; нижний виброизолятор Проверка амортизатора Вытягивая и утапливая шток амортизатора проверьте, чтобы его ход был плавным и отсутствовали постороннее сопротивление или шум При неисправности замените амортизатор Удаление газа 1 Полностью вытяните шток амортизатора 2 Используя дрель, просверлите отверстие в цилиндре, в месте показанном на рисунке для выпуска газа Внимание: выпуск газа безопасен, но при сверлении может вылетать стружка Сборка 1 Установите нижний виброизолятор на стойку Примечание: установите нижний виброизолятор так, чтобы пазы нижнего седла пружины и виброизолятора совпали 2 Установите ограничитель хода сжатия пружины на шток 3 Установите пружину а) Используя специнструмент, сожмите пружину Внимание: при сжатии пружины не зацепляйте специнструмент за нижний и верхний витки пружины, не используйте гайковерт ударного действия, это может повредить специнструмент Стойка задней подвески 1 заглушка, 2 стойка задней подвески в сборе, 3 стойка стабилизатора поперечной устойчивости, 4 датчик частоты вращения (ABS), 5 гайка, 6 втулка, 7 верхняя опора стойки, 8 ограничитель хода сжатия пружины, 9 пружина, 10 нижний виброизолятор, 11 стойка задней подвески Пример текста из раздела " Тормозная система ":
б) Нанесите высокотемпературную смазку на обе стороны антискрипных прокладок в) Установите антискрипные прокладки на каждую колодку г) Установите внутреннюю колодку, сориентировав ее индикатором износа вверх д) Установите наружную колодку Примечание: убедитесь в отсутствии масла на рабочих поверхностях колодки и диска 8 Установите суппорт а) Удалите небольшое количество тормозной жидкости из бачка б) Задвиньте поршень в цилиндр ручкой молотка или чем-либо подобным Примечание: если поршень плохо движется, ослабьте штуцер прокачки и задвиньте поршень при небольшой утечке тормозной жидкости в) Установите суппорт г) Затяните болт крепления суппорта Момент затяжки34 Н?м 9 Установите переднее колесо Момент затяжки103 Н?м 10 Нажмите на педаль тормоза несколько раз и проверьте уровень тормозной жидкости Суппорт передних тормозов Снятие 1 Снимите переднее колесо и временно закрепите тормозной диск двумя гайками 2 Отсоедините тормозной шланг а) Снимите тормозной шланг со стойки подвески Момент затяжки29 Н?м б) Отверните штуцерный болт, снимите две прокладки и отсоедините тормозной шланг Момент затяжки29 Н?м Примечание: при установке совместите фиксирующий штифт наконечника тормозного шланга с отверстием в суппорте Передние тормозные колодки 1 антискрипная прокладка, 2 индикатор износа накладки, 3 фиксатор, 4 внутренняя тормозная колодка, 5 наружная тормозная колодка Примечание: при сборке на детали, указанные стрелками, нанесите специальную смазку для тормозных механизмов Суппорт передних тормозов 1 штуцер прокачки, 2 суппорт, 3 скоба суппорта, 4 тормозной диск, 5 прокладка, 6 манжета, 7 поршень, 8, 19 направляющий палец, 9 втулка направляющего пальца, 10, 18 пылезащитный чехол, 11 стопорное кольцо, 12 пыльник, 13 индикатор износа накладки, 14 внутренняя тормозная колодка, 15 наружная тормозная колодка, 16 антискрипная прокладка, 17 удерживающий пластинчатый вкладыш Примечание: при сборке на детали, указанные стрелками, нанесите: специальную консистентную смазку, не повреждающую резину, специальную смазку для тормозных механизмов Пример текста из раздела " Кузов ":
Держатели (пистоны) Снятие и установка Если при креплении деталей используются держатели (пистоны), то при их снятии и установке руководствуйтесь соответствующими рисунками (см условные обозначения на рисунках) Передний бампер Снятие и установка При снятии и установке переднего бампера руководствуйтесь сборочным рисунком "Передний бампер" Задний бампер Снятие и установка При снятии и установке заднего бампера руководствуйтесь сборочным рисунком "Задний бампер" Кузов Передний бампер 1 фара, 2 подкрылок, 3 удлинительная подкладка, 4 боковая опора бампера, 5 кронштейн фары, 6 надставка усилительная, 7 усилитель бампера, 8 гаситель энергии, 9 решетка, 10 накладка бампера, 11 держатель номерного знака Задний бампер 1 защита бампера, 2 вентиляционный канал, 3 брызговик, 4 усилитель бампера, 5 балка бампера, 6 гаситель энергии, 7
