Идентификация
3
|
|
Технические характеристики двигателей, устанавливавшихся на Toyota Corolla Spacio
3
|
|
Сокращения и условные обозначения
3
|
|
Общие инструкции по ремонту
3
|
|
Расшифровка кода модели
4
|
|
Точки установки гаражного домкрата и лап подъемника
4
|
|

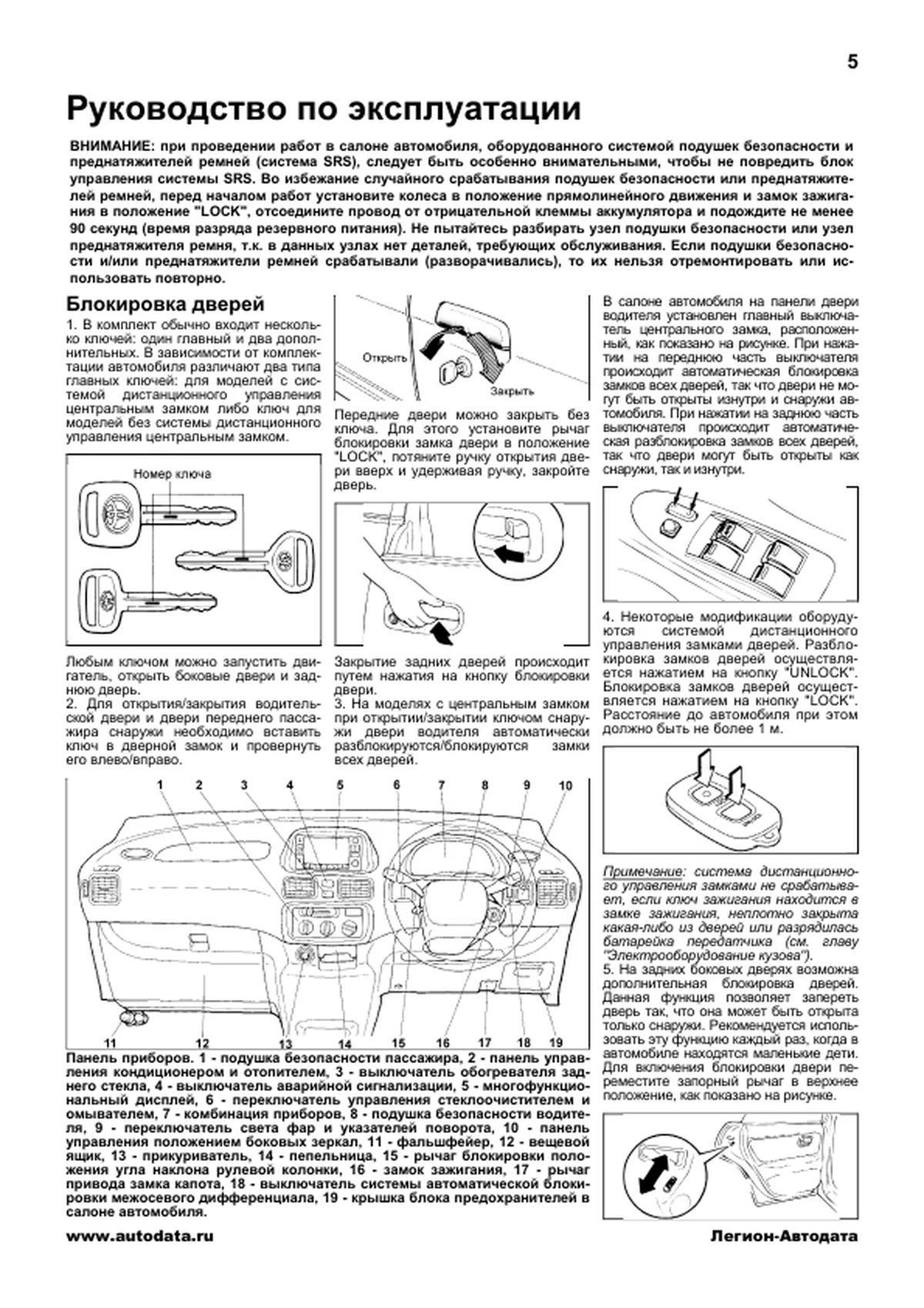

Руководство по эксплуатации
5
|
|
Блокировка дверей
5
|
|
Указатель количества топлива
6
|
|
Панель управления часами и одометром
6
|
|
Часы
7
|
|
Индикаторы комбинации приборов
7
|
|
Стеклоподъемники
9
|
|
Световая сигнализация на автомобиле
9
|
|
Фальшфейер
10
|
|
Капот и задняя дверь
10
|
|
Лючок заливной горловины
10
|
|
Переключатель управления очистителем и омывателем лобового стекла
10
|
|
Регулировка положения рулевого колеса
11
|
|
Управление зеркалами
11
|
|
Освещение салона
11
|
|
Розетка для подключения дополнительных устройств
11
|
|
Регулировка положений сидений
12
|
|
Ремни безопасности
15
|
|
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS
16
|
|
Люк
16
|
|
Управление отопителем и кондиционером
16
|
|
Вещевой ящик в багажном отделении (для 5-ти местных моделей)
17
|
|
Дополнительный вещевой ящик (для 4-х местных моделей)
17
|
|
Дополнительный вещевой ящик (под сидением)
18
|
|
Дополнительный подстаканник (для 5-ти местных моделей)
18
|
|
Антиблокировочная тормозная система (ABS)
18
|
|
Управление автомобилем с АКПП
18
|
|
Особенности трансмиссии моделей 4WD
19
|
|
Советы по вождению в различных условиях
19
|
|
Буксировка автомобиля
19
|
|
Запуск двигателя
20
|
|
Неисправности двигателя во время движения
21
|
|
Запасное колесо, домкрат и инструменты
21
|
|
Поддомкрачивание автомобиля
22
|
|
Замена колеса
22
|
|
Рекомендации по выбору шин
23
|
|
Проверка давления и состояния шин
23
|
|
Замена шин
24
|
|
Особенности эксплуатации алюминиевых дисков
24
|
|
Замена дисков колес
24
|
|
Индикаторы износа накладок тормозных колодок
24
|
|
Каталитический нейтрализатор и система выпуска
24
|
|
Проверка и замена предохранителей
25
|
|
Замена ламп
26
|
|
Техническое обслуживание и общие процедуры проверки и регулировки
28
|
|
Интервалы обслуживания
28
|
|
Моторное масло и фильтр
28
|
|
Проверка и замена охлаждающей жидкости
29
|
|
Проверка и очистка воздушного фильтра
29
|
|

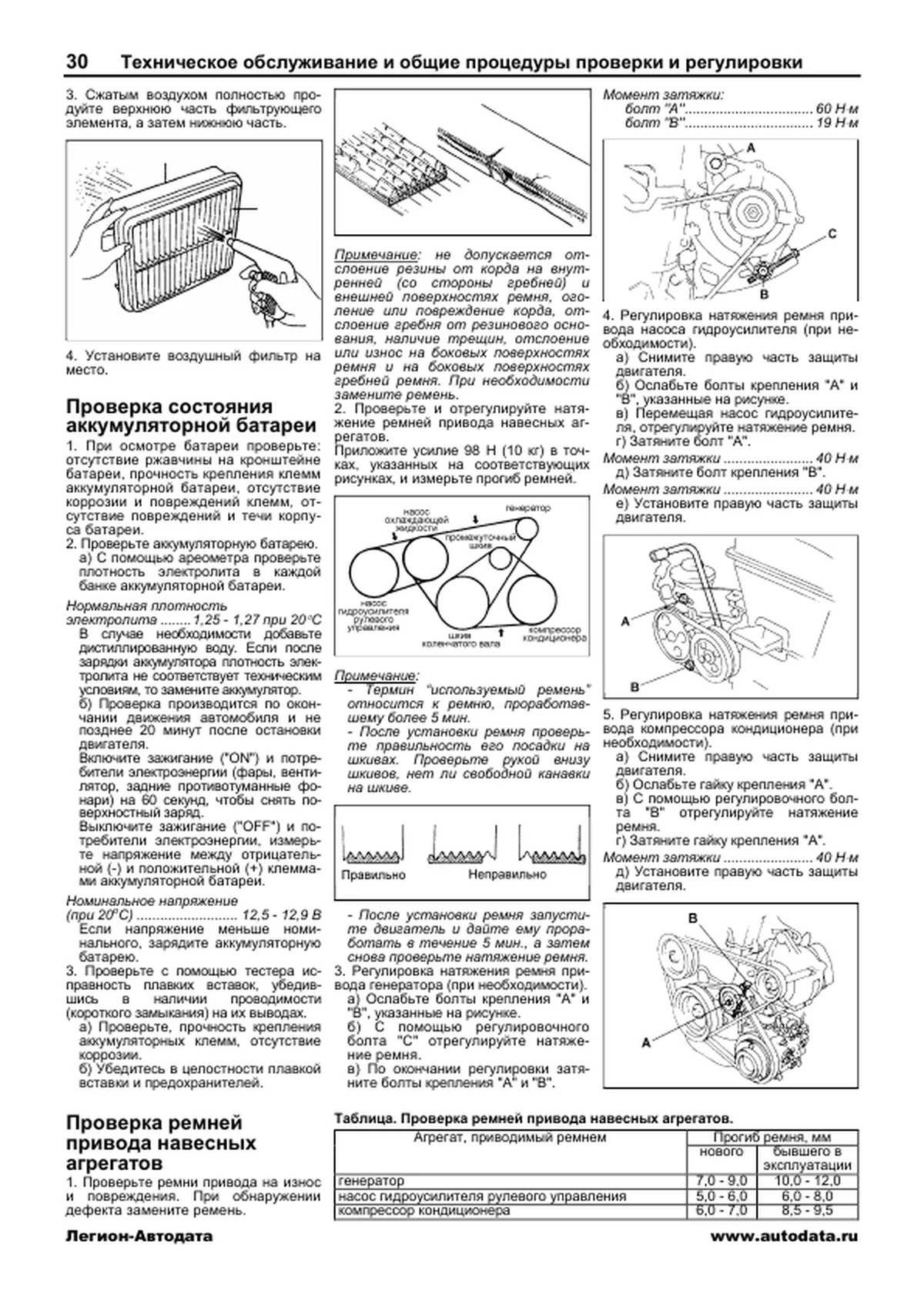

Проверка состояния аккумуляторной батареи
30
|
|
Проверка ремней привода навесных агрегатов
30
|
|
Проверка ремня привода ГРМ
31
|
|
Проверка высоковольтных проводов
31
|
|
Проверка свечей зажигания
31
|
|
Проверка и регулировка угла опережения зажигания
31
|
|
Проверка частоты вращения холостого хода
32
|
|
Проверка давления конца такта сжатия
32
|
|
Проверка уровня рабочей жидкости гидропривода тормозной системы
32
|
|
Проверка рабочей жидкости в коробке передач
32
|
|
Замена рабочей жидкости в коробке передач
32
|
|
Замена фильтра коробки передач
32
|
|
Проверка масла в раздаточной коробке
33
|
|
Замена масла в раздаточной коробке
33
|
|
Проверка уровня масла в картере редуктора заднего моста (4WD)
33
|
|
Проверка уровня рабочей жидкости
33
|
|
Замена рабочей жидкости усилителя рулевого управления
34
|
|
Точки установки гаражного домкрата и лап подъемника
34
|
|
Двигатель - механическая часть
35
|
|
Проверка и регулировка тепловых зазоров в клапанах
35
|
|
Ремень привода ГРМ
37
|
|
Головка блока цилиндров
39
|
|
Блок цилиндров
45
|
|
Двигатель - общие процедуры ремонта
46
|
|
Головка блока цилиндров
46
|
|
Блок цилиндров
51
|
|
Система охлаждения
58
|
|
Насос охлаждающей жидкости
58
|
|
Термостат
58
|
|
Радиатор
58
|
|
Электровентилятор системы охлаждения
59
|
|
Проверка датчиков и реле
59
|
|
Система смазки
60
|
|
Проверка давления масла
60
|
|
Масляный насос и масляный поддон
60
|
|
Система впрыска топлива
63
|
|
Описание
63
|
|
Меры предосторожности
63
|
|
Система диагностирования
65
|
|
Описание
65
|
|
Лампа индикации неисправности двигателя ("CHECK")
65
|
|
Вывод диагностических кодов
65
|
|
Индикация диагностики
66
|
|
Стирание диагностического кода
66
|
|
Проверка цепи диагностической системы
66
|
|
Проверка элементов системы впрыска с помощью осциллографа
66
|
|
Диагностические коды для электронного блока управления
67
|
|
Выводы электронного блока управления
68
|
|
Топливная система
69
|
|
Топливный насос
69
|
|
Регулятор давления топлива
70
|
|
Топливный фильтр
71
|
|
Топливный бак
71
|
|
Топливный насос
71
|
|
Форсунки
71
|
|
Система подачи воздуха
74
|
|
Система электронного управления
76
|
|
Главное реле системы впрыска топлива и реле-выключатель топливного насоса
76
|
|
Проверка датчиков температуры охлаждающей жидкости и температуры воздуха на впуске
76
|
|
Проверка датчика абсолютного давления во впускном коллекторе
76
|
|
Проверка датчика детонации
76
|
|
Проверка датчика температуры отработавших газов
77
|
|
Проверка электропневмоклапана системы улавливания паров топлива
77
|
|
Проверка кислородного датчика
77
|
|
Проверка системы выключения подачи топлива на режимах принудительного холостого хода
77
|
|
Алгоритм поиска неисправности кислородного датчика
78
|
|
Система зажигания
79
|
|
Меры предосторожности
79
|
|
Проверка элементов системы зажигания
79
|
|
Объединенный узел зажигания
79
|
|
Система запуска
81
|
|
Стартер
81
|
|
Реле стартера
87
|
|
Система зарядки
88
|
|
Автоматическая коробка передач
91
|
|
Общая информация
91
|
|
Предварительные проверки
92
|
|
Проверка и регулировка троса управления клапаном-дросселем
92
|
|
Проверка и регулировка тяги управления АКПП
92
|
|
Проверка и регулировка выключателя запрещения запуска двигателя
92
|
|
Проверка частоты вращения холостого хода (диапазон N)
92
|
|
Диагностика КПП
92
|
|
Система самодиагностики
93
|
|
Проверка элементов электрической части системы управления
95
|
|
Система блокирования селектора и ключа зажигания
96
|
|
Проверка механических систем КПП
98
|
|
Тест на полностью заторможенном автомобиле (stall test)
98
|
|
Проверка времени включения передачи
98
|
|
Гидравлический тест
99
|
|
Дорожный тест
99
|
|
Проверка системы блокировки межосевого дифференциала (А241Н)
100
|
|
Снятие и установка блока клапанов
101
|
|
Снятие и установка троса управления клапаном-дросселем
102
|
|
Замена сальников приводных валов
103
|
|
Замена сальника карданного вала (А241Н)
103
|
|
Снятие и установка коробки передач в сборе
104
|
|
Гидротрансформатор и пластина привода гидротрансформатора
104
|
|
Раздаточная коробка
105
|
|
Карданный вал (модели 4WD)
108
|
|
Снятие
108
|
|
Проверка
108
|
|
Разборка
109
|
|
Сборка
109
|
|
Установка
109
|
|
Редуктор заднего моста (модели 4WD)
111
|
|
Замена переднего сальника
111
|
|
Снятие
113
|
|
Проверка фланца
113
|
|
Установка
113
|
|
Приводные валы
114
|
|
Передние приводные валы
114
|
|
Задние приводные валы (модели 4WD)
117
|
|
Подвеска
120
|
|
Предварительные проверки
120
|
|
Проверка и регулировка углов установки передних колес
120
|
|
Проверка и регулировка углов установки задних колес (модели 2WD)
122
|
|
Проверка и регулировка углов установки задних колес (модели 4WD)
122
|
|

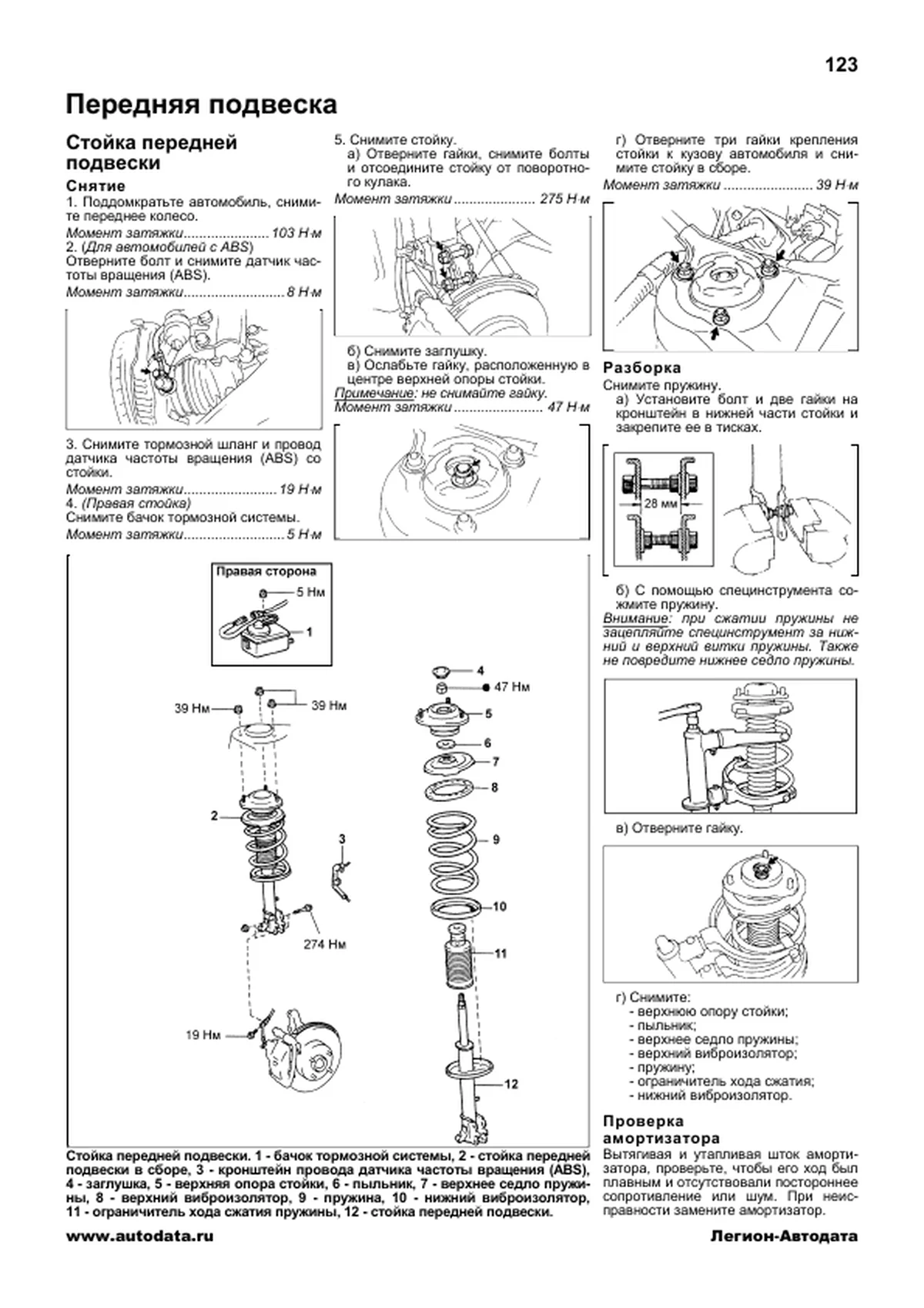

Передняя подвеска
123
|
|
Стойка передней подвески
123
|
|
Нижний рычаг передней подвески
124
|
|
Нижняя шаровая опора
125
|
|
Стабилизатор поперечной устойчивости
126
|
|
Ступица передней оси
127
|
|
Задняя подвеска
130
|
|
Стойка задней подвески
130
|
|
Рычаги задней подвески
131
|
|
Стабилизатор поперечной устойчивости
132
|
|
Ступица задней оси (модели 2WD)
133
|
|
Кулак (модели 2WD)
134
|
|
Ступица задней оси и кулак (модели 4WD)
135
|
|
Замена болта ступицы
136
|
|
Рулевое управление
137
|
|
Проверка люфта рулевого колеса
137
|
|
Проверка ремня привода насоса усилителя
137
|
|
Проверка уровня рабочей жидкости
137
|
|
Проверка усилия на рулевом колесе
137
|
|
Проверка давления рабочей жидкости усилителя рулевого управления
137
|
|
Прокачка системы усилителя рулевого управления
138
|
|
Рулевой механизм
138
|
|
Насос усилителя рулевого управления
140
|
|
Рулевая колонка
141
|
|
Тормозная система
143
|
|
Прокачка тормозной системы
143
|
|
Проверка и регулировка педали тормоза
143
|
|
Проверка и регулировка стояночного тормоза
143
|
|
Педаль тормоза
144
|
|
Главный тормозной цилиндр
144
|
|
Вакуумный усилитель тормозов
145
|
|

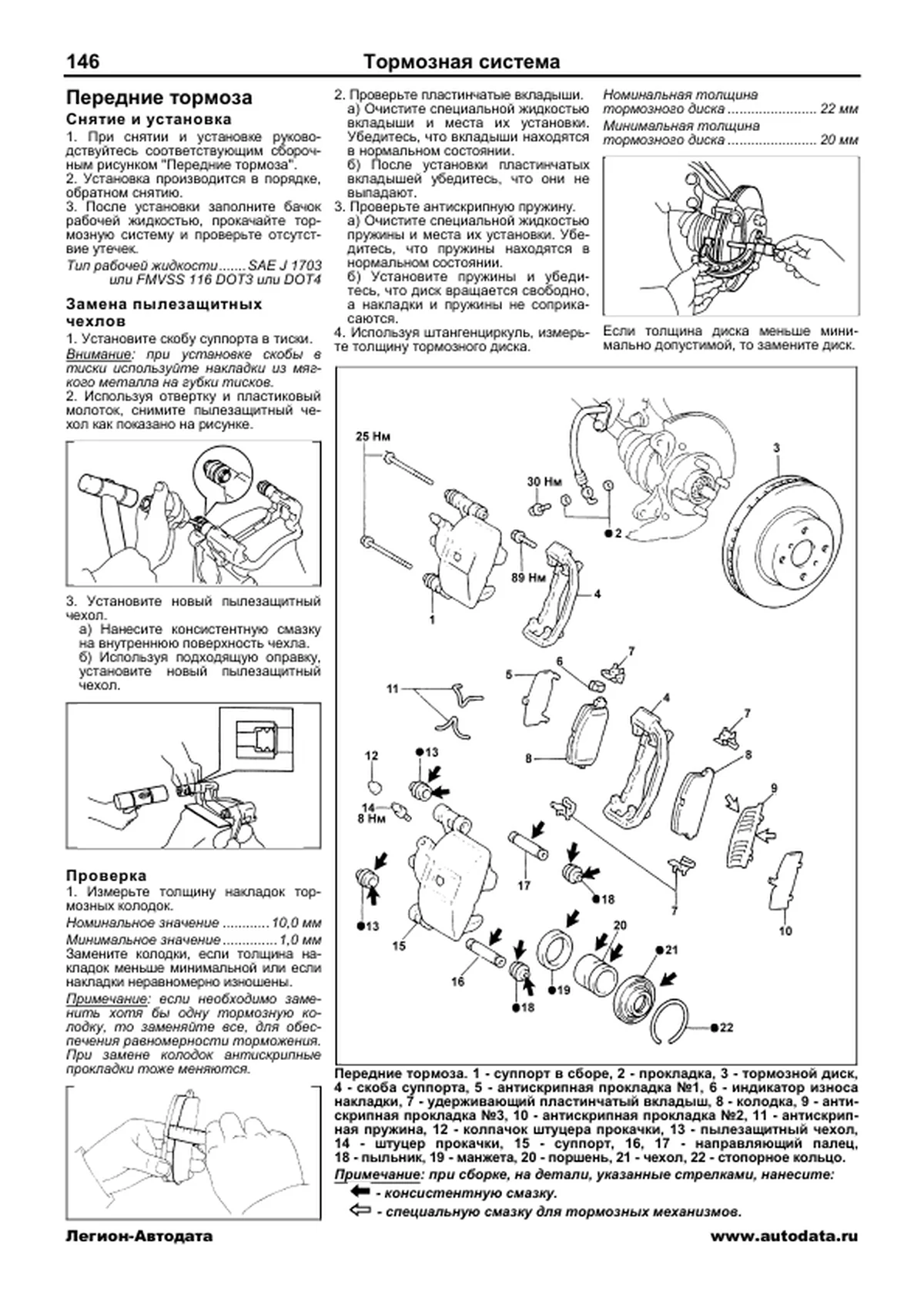

Передние тормоза
146
|
|
Задние барабанные тормоза
147
|
|
Стояночный тормоз
150
|
|
Регулятор давления (P - valve)
150
|
|
Антиблокировочная система тормозов (ABS) (модели до 041999 г)
151
|
|
Антиблокировочная система тормозов (ABS) (модели c 041999 г)
159
|
|
Система контроля за давлением в шинах
162
|
|
Кузов
165
|
|

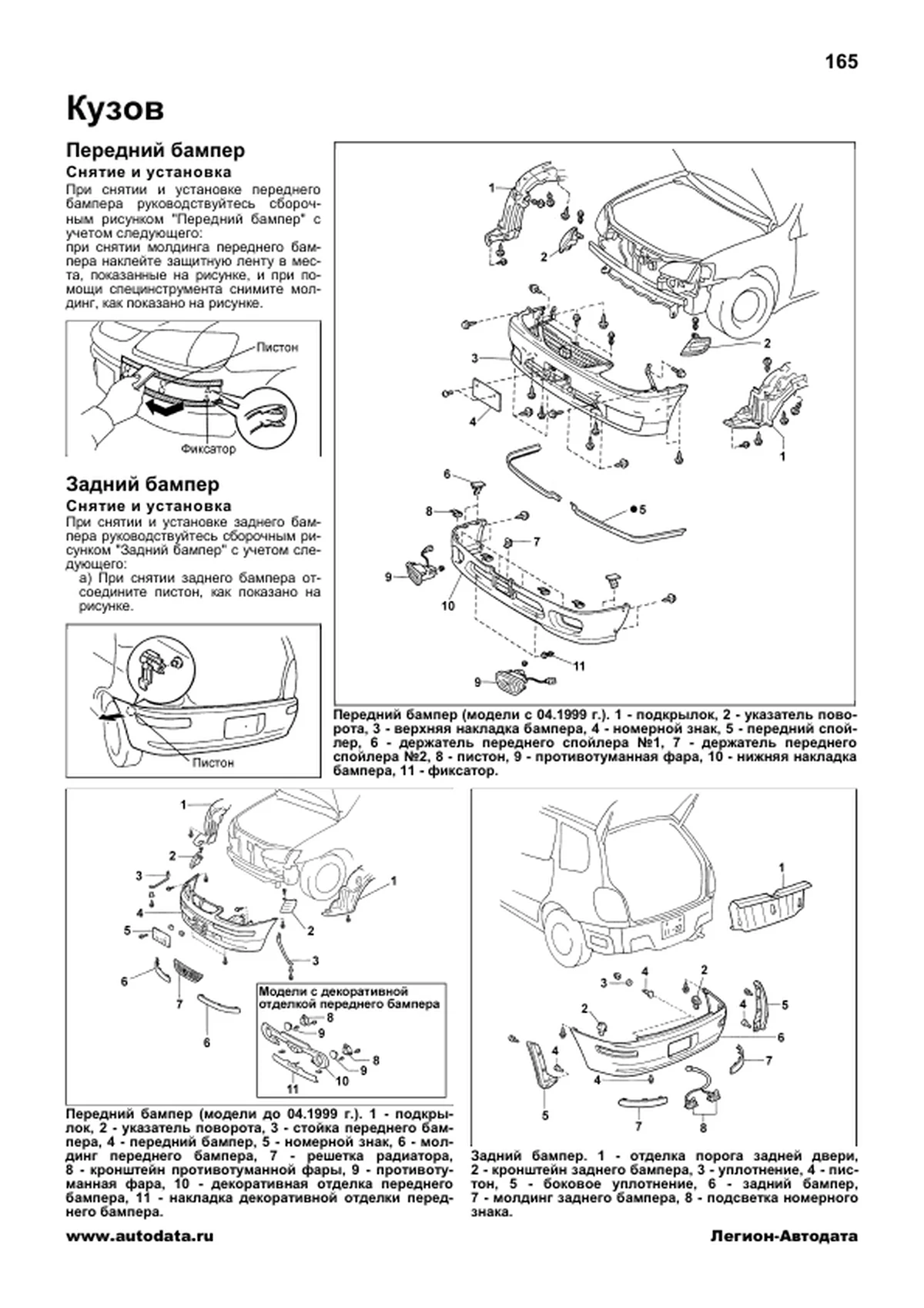

Передний бампер
165
|
|
Задний бампер
165
|
|
Капот
166
|
|
Боковые двери
166
|
|
Задняя дверь
169
|
|
Лобовое стекло
170
|
|
Переднее боковое стекло
171
|
|
Заднее боковое стекло
172
|
|
Стекло задней двери
174
|
|
Люк
174
|
|
Панель приборов
175
|
|
Кузовные размеры
177
|
|
Отсек двигателя
177
|
|
Проемы передних дверей
178
|
|
Проемы задних боковых дверей
178
|
|
Задняя часть кузова
179
|
|
Днище кузова
179
|
|
Кондиционер, отопление и вентиляция
181
|
|
Система кондиционирования воздуха
181
|
|
Вакуумирование, зарядка и проверка системы
181
|
|
Панель управления кондиционером и отопителем
183
|
|
Вентилятор отопителя
184
|
|
Блок отопителя
184
|
|
Блок кондиционера
185
|
|
Компрессор
185
|
|
Проверка электрических элементов
187
|
|
Система безопасности (SRS)
191
|
|
Меры предосторожности при эксплуатации и проведении ремонтных работ
191
|
|
Разъемы системы SRS
191
|
|
Диагностика системы
191
|
|
Подушка безопасности водителя
194
|
|
Подушка безопасности пассажира
194
|
|
Центральный датчик SRS
194
|
|
Передние датчики SRS
194
|
|
Электрооборудование кузова
195
|
|
Общая информация
195
|
|
Меры предосторожности
195
|
|
Включение тепловых предохранителей
195
|
|
Замена предохранителей
195
|
|
Идентификация разъемов
196
|
|
Реле и предохранители
197
|
|
Замок зажигания
202
|
|
Фары и габаритные фонари
202
|
|
Проверка элементов системы управления освещением
203
|
|
Противотуманные фары
204
|
|
Задние фонари
204
|
|
Снятие подсветки номерного знака
205
|
|
Дополнительный стоп-сигнал
205
|
|
Стеклоочистители и стеклоомыватели
205
|
|
Комбинация приборов
207
|
|
Проверка спидометра
207
|
|
Проверка тахометра (с 041999 г)
209
|
|
Снятие тахометра (с 041999 г)
210
|
|
Проверка индикаторов и датчика температуры охлаждающей жидкости
210
|
|
Проверка указателя уровня топлива
210
|
|
Проверка датчика уровня топлива
210
|
|
Проверка датчика низкого уровня топлива
211
|
|
Проверка системы предупреждения о непристегнутых ремнях безопасности
211
|
|
Проверка датчика низкого давления моторного масла
211
|
|
Проверка датчика включения стояночного тормоза
211
|
|
Проверка системы предупреждения о низком уровне тормозной жидкости
211
|
|
Проверка индикаторов положения селектора АКПП
211
|
|
Проверка выключателя повышающей передачи
212
|
|
Проверка одометра
212
|
|
Проверка панели управления часами
212
|
|
Обогреватель стекла задней двери
212
|
|
Электрические стеклоподъемники
212
|
|
Центральный замок
214
|
|
Система дистанционного управления центральным замком
215
|
|
Электропривод люка
216
|
|
Система регулировки положения наружных зеркал
218
|
|
Система предупреждения об оставленном ключе в замке зажигания
219
|
|
Самодиагностика системы MultiVision
220
|
|
Проверка системы заднего обзора
221
|
|
Проверка выключателя звукового сигнала
221
|
|

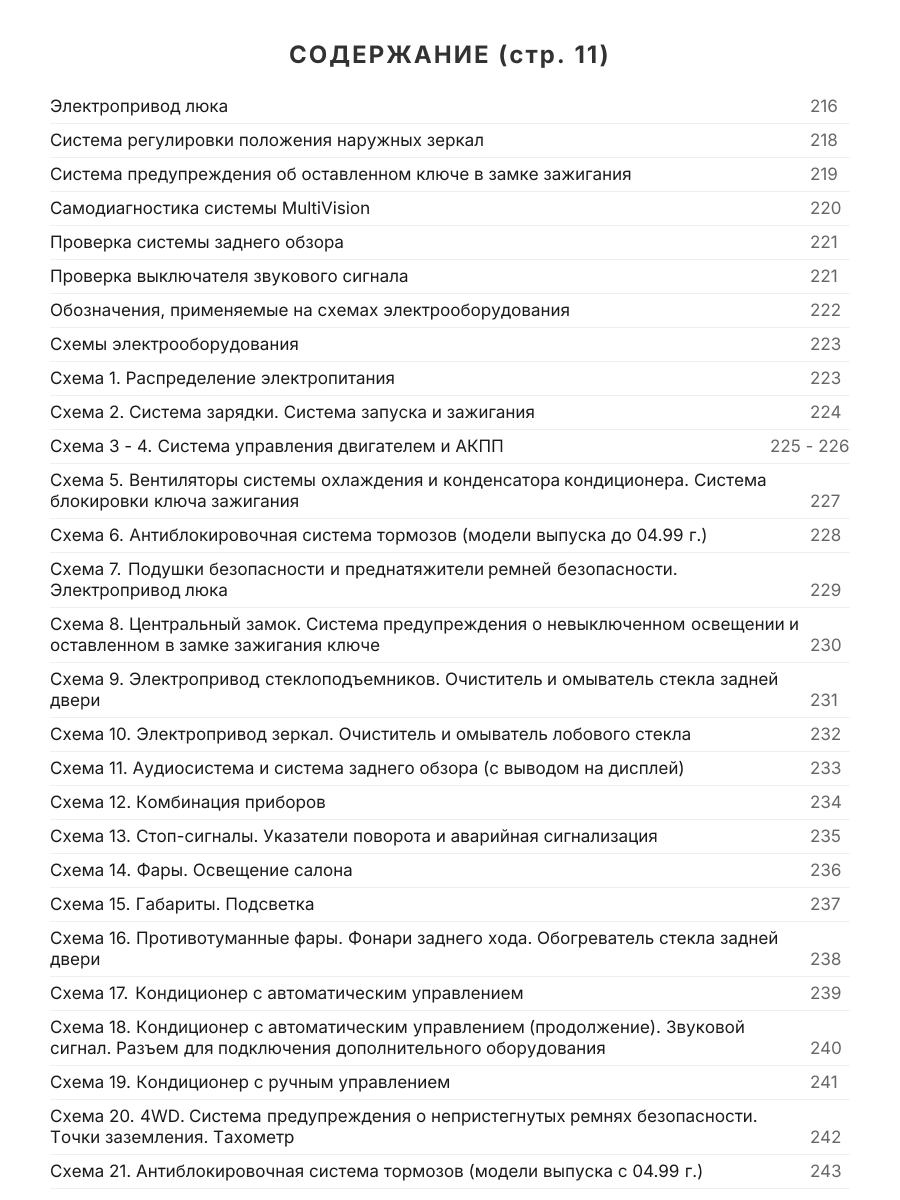

Обозначения, применяемые на схемах электрооборудования
222
|
|
Схемы электрооборудования
223
|
|
Схема 1 Распределение электропитания
223
|
|
Схема 2 Система зарядки Система запуска и зажигания
224
|
|
Схема 3 - 4 Система управления двигателем и АКПП
225 - 226
|
|
Схема 5 Вентиляторы системы охлаждения и конденсатора кондиционера Система блокировки ключа зажигания
227
|
|
Схема 6 Антиблокировочная система тормозов (модели выпуска до 0499 г)
228
|
|
Схема 7 Подушки безопасности и преднатяжители ремней безопасности Электропривод люка
229
|
|
Схема 8 Центральный замок Система предупреждения о невыключенном освещении и оставленном в замке зажигания ключе
230
|
|
Схема 9 Электропривод стеклоподъемников Очиститель и омыватель стекла задней двери
231
|
|
Схема 10 Электропривод зеркал Очиститель и омыватель лобового стекла
232
|
|
Схема 11 Аудиосистема и система заднего обзора (с выводом на дисплей)
233
|
|
Схема 12 Комбинация приборов
234
|
|
Схема 13 Стоп-сигналы Указатели поворота и аварийная сигнализация
235
|
|
Схема 14 Фары Освещение салона
236
|
|
Схема 15 Габариты Подсветка
237
|
|
Схема 16 Противотуманные фары Фонари заднего хода Обогреватель стекла задней двери
238
|
|
Схема 17 Кондиционер с автоматическим управлением
239
|
|
Схема 18 Кондиционер с автоматическим управлением (продолжение) Звуковой сигнал Разъем для подключения дополнительного оборудования
240
|
|
Схема 19 Кондиционер с ручным управлением
241
|
|
Схема 20 4WD Система предупреждения о непристегнутых ремнях безопасности Точки заземления Тахометр
242
|
|
Схема 21 Антиблокировочная система тормозов (модели выпуска с 0499 г)
243
|
|
244
|
